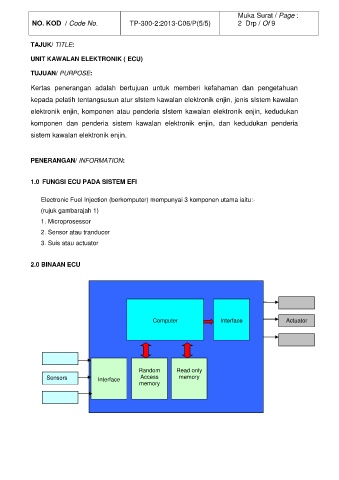

Muka Surat / Page :
            NO. KOD  / Code No.                TP-300-2:2013-C06/P(5/5)              2  Drp / Of 9



            TAJUK/ TITLE:

            UNIT KAWALAN ELEKTRONIK ( ECU)

            TUJUAN/ PURPOSE:

            Kertas  penerangan  adalah  bertujuan  untuk  memberi  kefahaman  dan  pengetahuan

            kepada pelatih tentangsusun atur sIstem kawalan elektronik enjin, jenis sIstem kawalan

            elektronik enjin, komponen atau penderia sIstem kawalan elektronik enjin, kedudukan
            komponen  dan  penderia  sistem  kawalan  elektronik  enjin,  dan  kedudukan  penderia

            sistem kawalan elektronik enjin.


            PENERANGAN/ INFORMATION:


            1.0  FUNGSI ECU PADA SISTEM EFI

               Electronic Fuel Injection (berkomputer) mempunyai 3 komponen utama iaitu:-
               (rujuk gambarajah 1)

               1. Microprosessor
               2. Sensor atau tranducer
               3. Suis atau actuator


            2.0 BINAAN ECU







                                                       Computer               Interface               Actuator







                                                  Random       Read only

                 Sensors           Interface      Access        memory
                                                  memory
