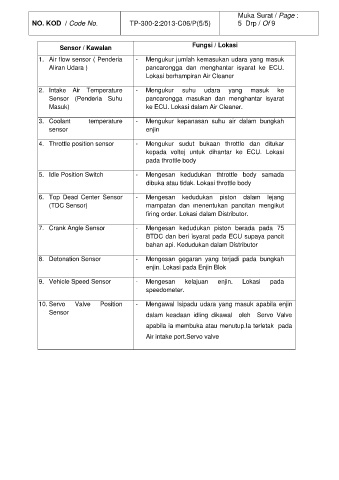

Muka Surat / Page :
NO. KOD / Code No. TP-300-2:2013-C06/P(5/5) 5 Drp / Of 9
Sensor / Kawalan Fungsi / Lokasi
1. Air flow sensor ( Penderia - Mengukur jumlah kemasukan udara yang masuk
Aliran Udara ) pancarongga dan menghantar isyarat ke ECU.
Lokasi berhampiran Air Cleaner
2. Intake Air Temperature - Mengukur suhu udara yang masuk ke
Sensor (Penderia Suhu pancarongga masukan dan menghantar isyarat
Masuk) ke ECU. Lokasi dalam Air Cleaner.
3. Coolant temperature - Mengukur kepanasan suhu air dalam bungkah
sensor enjin
4. Throttle position sensor - Mengukur sudut bukaan throttle dan ditukar
kepada voltej untuk dihantar ke ECU. Lokasi
pada throttle body
5. Idle Position Switch - Mengesan kedudukan thtrottle body samada
dibuka atau tidak. Lokasi throttle body
6. Top Dead Center Sensor - Mengesan kedudukan piston dalam lejang
(TDC Sensor) mampatan dan menentukan pancitan mengikut
firing order. Lokasi dalam Distributor.
7. Crank Angle Sensor - Mengesan kedudukan piston berada pada 75
BTDC dan beri isyarat pada ECU supaya pancit
bahan api. Kedudukan dalam Distributor
8. Detonation Sensor - Mengesan gegaran yang terjadi pada bungkah
enjin. Lokasi pada Enjin Blok
9. Vehicle Speed Sensor - Mengesan kelajuan enjin. Lokasi pada
speedometer.
10. Servo Valve Position - Mengawal Isipadu udara yang masuk apabila enjin
Sensor dalam keadaan idling dikawal oleh Servo Valve
apabila ia membuka atau menutup.Ia terletak pada
Air intake port.Servo valve
