Bahagian utama dari sistem kawalan enjin berkomputer adalah unit kawalan enjin atau
ECU (electronic control unit). ECU terdiri dari 8-bit microcomputer, access rawak memori

atau Random Access Memory (RAM), Read Only Memory (ROM) dan output / input
interface.
Unit ini juga disebut sebuah microprosessor atau komputer. ECU pada dasarnya ialah

suis berkawalan arus voltan. Mereka tidak ‘berfikir’ dan mereka tidak membuat
‘keputusan’. Apabila di sambungkan kepada litar, mereka beroperasi membuka dan

menutup litar elektrik.
Litar dalaman ECU boleh rosak, kedudukan ECU biasanya terletak di panel compartment
penumpang atau di tepi laci dashboard.ECU di sambungkan ke sistem elektrikal

kenderaan dan sensor, juga aktuator melalui kabel harness. Ini menentukan keadaan
operasi enjin di hantar pada berbagai maklumat (isyarat input) yang di terima dari sensor

dan kawalan aktuator yang di perlukan seperi yang di tunjukkan di bawah

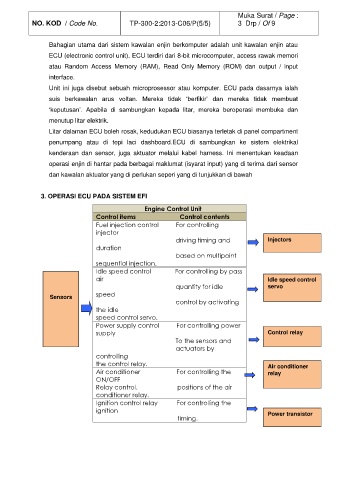

3. OPERASI ECU PADA SISTEM EFI

Engine Control Unit
Control items Control contents
Fuel injection control For controlling

injector
driving timing and Injectors
duration
based on multipoint
sequential injection.
Idle speed control For controlling by pass
air
quantity for idle Idle speed control
servo

Sensors speed
control by activating
the idle
speed control servo.
Power supply control For controlling power
supply Control relay
To the sensors and
actuators by
controlling
the control relay. Air conditioner
Air conditioner For controlling the relay
ON/OFF
Relay control. positions of the air
conditioner relay.

Ignition control relay For controlling the
ignition Power transistor
timing.
