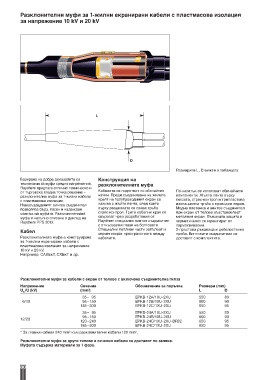

Разклонителни муфи за 1-жилни екранирани кабели с пластмасова изолация
за напрежение 10 kV и 20 kV

L

D

Размерите L, D вижте в таблицата
Базирано на добре доказалите се Конструкция на
технологии за муфи средно напрежение, разклонителната муфа
Raychem предлага отлично техническо и
от търговска гледна точка решение – Кабелите се подготвят по обичайния По-нататък се използват обичайните
разклонителна муфа за 1-жилни кабели начин. Преди съединяване на жилата компоненти: Жълта лента върху
с пластмасова изолация. краят на полупроводимия екран се гилзата, стрес-контрол и трипластова
Новосъздаденият винтов съединител навива с жълта лента, след което изолационна тръба с проводим екран.
позволява бърз, лесен и надежден върху разделката се свива тръба Медна плетенка и винтов съединител
монтаж на муфата. Разклонителната стрес-контрол. Трите кабелни края се при екран от телове възстановяват
муфа е напълно описана в доклад на свързват чрез разработения от металния екран. Външната защита и
Raychem PPS 3013. Raychem специален винтов съединител херметичност се гарантират от
с откъсваеми глави на болтовете. термосвиваеми
Специални лепливи части запълват и 2-пръстова ръкавица и дебелостенна
Кабел
херметизират пространствата между тръба. Винтовите съединители се
Разклонителната муфа е конструирана кабелите. доставят с комплектите.
за 1-жилни екранирани кабели с
пластмасова изолация за напрежение
10 kV и 20 kV.
Например: САХЕкТ, СХЕкТ и др.

Разклонителни муфи за кабели с екран от телове с включена съединителна гилза
Напрежение Сечение Обозначение за поръчка Размери (mm)
U /U (kV) (mm ) 2 L D
o
35– 95 EPKB-12A/1XU-2XU 550 80
6/10 95–150 EPKB-12B/1XU-2XU 600 90
185–300 EPKB-12C/1XU-2XU 650 95
35– 95 EPKB-24A/1XU-2XU 550 80
95–150 EPKB-24B/1XU-2XU 600 90
12/20
120–240 EPKB-24C/1XU-2XU-BR02 650 95
185–300 EPKB-24C/1XU-2XU 650 95
* За главни кабели 240 mm² към разклонителни кабели 120 mm².
Разклонителни муфи за други типове и сечения кабели се доставят по заявка.
Муфата съдържа материали за 1 фаза.
