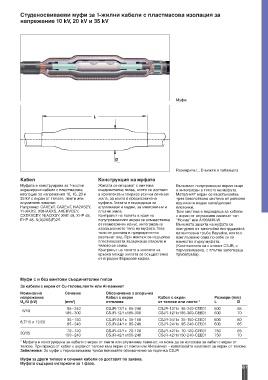

Студеносвиваеми муфи за 1-жилни кабели с пластмасова изолация за
напрежение 10 kV, 20 kV и 35 kV

Муфа

L

D

Размерите L, D вижте в таблицата
Кабел Конструкция на муфата
Муфата е конструирана за 1-жилни Жилата се свързват с винтова Външният полупроводим екран също
екранирани кабели с пластмасова съединителна гилза, която се доставя е интегриран в тялото на муфата.
изолация за напрежение 10, 15, 20 и в комплекта и покрива всички сечения Металният екран се възстановява
35 kV с екран от телове, ленти или жила, за които е предназначена чрез безспойкова система от ролкови
алуминиев ламинат. муфата. Гилзата е подходяща за пружини и медни калайдисани
Например: САХЕкТ, САХЕмТ, NA2XS2Y, алуминиеви и медни, за многожични и плетенки.
YHAKXS, XUHAKXS, AXEKVCEY, плътни жила. Тази система е подходяща за кабели
CXEKVCEY, N(A)2XSY, XHE 49, XHP 48, Контролът на полето в края на с екран от алуминиев ламинат тип
EHP 48, N(A)2XS(F)2Y. полупроводимия екран се осъществява “Нокиа” или AHXAMK-W.
от геометричен конус, интегриран в Външната защита на муфата се
изолационното тяло на муфата. Това осигурява от трислойна екструдирана
тяло се доставя в предварително патентована тръба Rayvolve, която с
разпънат вид. При монтаж се издърпва приплъзване сама по себе си се
пластмасовата задържаща спирала и намества върху муфата.
тялото се свива. (Комплектите са с етикет CSJR, с
Контролът на полето в мястото на термосвиваема, с плътна залепваща
връзка между жилата се осъществява тръбатръба).
от вграден Фарадеев кафез.

Муфи с и без винтови съединителни гилзи
За кабели с екран от Cu-телове,ленти или Al-ламинат
Номинално Сечение Обозначение з апоръчка
напрежение Кабел с екран Кабел с екран Размери (mm)
2
U /U (kV) (mm ) оттелове от телове или ленти * L D
o
95– 240 CSJR-12/1x 95-240 CSJR-12/1x 95-240-CEE01 600 65
6/10
185 – 300 CSJR-12/1x185-300 CSJR-12/1x185-300-CEE01 600 70
35– 150 CSJR-24/1x 35-150 CSJR-24/1x 35-150-CEE01 600 60
8,7/15 и 12/20
95 – 240 CSJR-24/1x 95-240 CSJR-24/1x 95-240-CEE01 600 65
70– 120 CSJR-42/1x 70-120 CSJR-42/1x 70-120-CEE01 750 65
20/35
150– 240 CSJR-42/1x150-240 CSJR-42/1x150-240-CEE01 750 70
* Муфата е конструирана за кабели с екран от ленти или алуминиев ламинат, но може да се използва за кабел с екран от
телове. При преход от кабел с екран от телове към екран от ленти или Al-ламинат – използвайте комплект за екран от телове.
Забележка: За муфи с термосвиваема тръба ползвайте обозвачение за поръчка CSJR.
Муфи за други типове и сечения кабели се доставят по заявка.
Муфата съдържа материали за 1 фаза.
