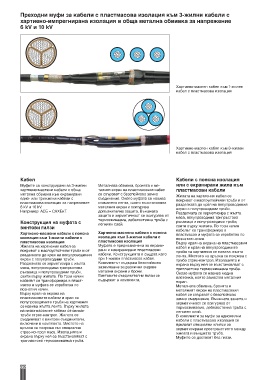

Преходни муфи за кабели с пластмасова изолация към 3-жилни кабели с
хартиено-импрегнирана изолация в обща метална обвивка за напрежение
6 kV и 10 kV

Хартиено-маслен кабел към 1-жилен
кабел с пластмасова изолация

Хартиено-маслен кабел към 3-жилен
кабел с пластмасова изолация

Кабел Кабели с поясна изолация
Муфите са конструирани за 3-жилни Металната обвивка, бронята и ме - или с екранирани жила към
хартиено-маслени кабели с обща талния екран на пластмасовия кабел пластмасови кабели
метална обвивка към екранирани се свързват с безспойково земно Жилата на хартиения кабел се
едно- или трижилни кабели с съединение. Около муфата се навива покриват с маслоустойчиви тръби и от
пластмасова изолация за напрежение стоманена лента, която възстановява разделката до края на полупроводимия
6 kV и 10 kV. металния екран и осигурява екран с полупроводими тръби.
Например: АСБ – САХЕкТ. допълнителна защита. Външната Разделката се херметизира с жълта
защита и херметичност се осигурява от маса, полупроводима трипръстова
термосвиваема, дебелостенна тръба с
Конструкция на муфата с лепилен слой. ръкавица и полупроводими тръби,
винтови гилзи свити върху жилата. По този начин
кабелът се трансформира в
Хартиено-маслени кабели с поясна Хартиено-маслени кабели с поясна пластмасов и муфата се изработва по
изолация към 1-жилни кабели с изолация към 3-жилни кабели с познатия начин.
пластмасова изолация пластмасова изолация Върху края на екрана на пластмасовия
Жилата на хартиения кабел се Муфата е предназначена за екрани - кабел и края на полупроводимите
покриват с маслоустойчиви тръби и от рани и неекранирани пластмасови тръби на хартиения се навива жълта
разделката до края на полупроводимия кабели. Конструкцията е същата като лента. Мястото на връзка се покрива с
екран с полупроводими тръби. при 1-жилен пластмасов кабел. тръба стрес-контрол. Изолацията и
Разделката се херметизира с жълта Комплектът съдържа безспойково екрана върху нея се възстановяват с
маса, полупроводима трипръстова заземяване за различни видове трипластова термосвиваема тръба.
ръкавица и полупроводими тръби, метални екрани и брони. Около муфата се навива медна
свити върху жилата. По този начин Винтовите съединителни гилзи се плетенка, която замества металния
кабелът се трансформира в пласт - съдържат в комплекта. екран.
масов и муфата се изработва по Металната обвивка, бронята и
познатия начин. металният екран на пластмасовия
Върху края на екрана на кабел се свързват с безспойково
пластмасовите кабели и края на земно съединение. Външната защита и
полупроводимите тръби на хартиения херметичност се осигурява от
се навива жълта лента. Върху жилата термосвиваема, дебелостенна тръба с
на пластмасовите кабели се свиват лепилен слой.
тръби стрес-контрол. Жилата се В комплекти за муфи за едножилни
съединяват с винтови съединители, кабели с пластмасова изолация се
включени в комплекта. Мястото на прилагат специални клипси за
връзка се покрива със специална херметизиране пространството между
стрес-контрол маса. Изолацията и жилата и външната тръба.
екрана върху нея се възстановяват с Муфите се доставят без гилзи.
трипластова термосвиваема тръба.
