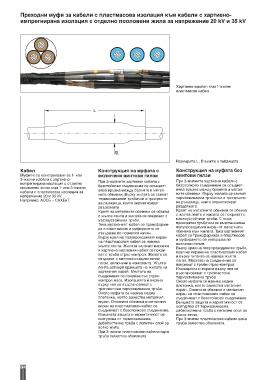

Преходни муфи за кабели с пластмасова изолация към кабели с хартиено-
импрегнирана изолация с отделно пооловени жила за напрежение 20 kV и 35 kV
Хартиено-маслен към 1-жилен
пластмасов кабел
L
D
Размерите L, D вижте в таблицата
Кабел Конструкция на муфата с Конструкция на муфата без
Муфите са конструирани за 1- или включени винтови гилзи винтови гилзи
3-жилни кабели с хартиено- При 3-жилните хартиени кабели с
импрегнирана изолация с отделно При 3-жилните хартиени кабели с безспойково съединение се осъщест -
пооловени жила към 1- или 3-жилни безспойково съединение се осъщест - вява връзка между бронята и метал -
кабели с пластмасова изолация за вя ва връзка между бронята и метал - ните обвивки. Върху жилата се свиват
напрежение 20 и 35 kV. ните обвивки. Върху жилата се свиват термосвиваеми тръбички и трипръсто -
Например: АОСБ – САХЕкТ. термосвиваеми тръбички и трипръсто -
ва ръкавица, които херметизират ва ръкавица, които херметизират
разделката разделката.
Краят на металните обвивки се обвива Краят на металните обвивки се обвива
с жълта лента и жилата се покриват с с жълта лента и жилата се покриват с
маслоустойчиви тръби. маслоустойчиви тръби. С къси
Така хартиеният кабел се трансформи - проводими тръбички се възстановява
ра в пластмасов и муфирането се полупроводимия екран от металната
извършва по познатия начин. обвивка към жилата. Така хартиеният
кабел се трансформира в пластмасов
Върху края на полупроводимия екран и муфирането се извършва по
на пластмасовия кабел се навива познатия начин.
жълта лента. Жилата на пластмасовия Върху края на полупроводимите тръби,
и хартиено-масления кабел се покри - края на екрана на пластмасовия кабел
ват с тръби стрес-контрол. Жилата се и върху гилзите се навива жълта
свързват с винтови съединителни лента. Местата на съединение се
гилзи, включени в комплекта. Жълта покриват с тръби стрес-контрол.
лента затваря краищата на жилата на Изолацията и екрана върху нея се
хартиения кабел. Мястото на възстановяват с трипластова
съединение се покрива със стрес- термосвиваема тръба.
контрол маса. Изолацията и екрана Около муфата се навива медна
върху нея се възстановяват с плетенка, която замества металния
трипластова термосвиваема тръба. екран. Оловната обвивка и металния
Около муфата се навива медна екран на пластмасовия кабел се
плетенка, която замества металния съединяват с безспойково съединение.
екран. Оловната обвивка и металния Външната защита и херметичност се
екран на пластмасовия кабел се осигурява от термосвиваема,
съединяват с безспойково съединение. дебелостенна тръба с лепилен слой за
Външната защита и херметичност се всяко жило.
осигурява от термосвиваема, При 3-жилни пластмасови кабели една
дебелостенна тръба с лепилен слой за тръба замества обвивката.
всяко жило.
При 3-жилни пластмасови кабели една
тръба замества обвивката
