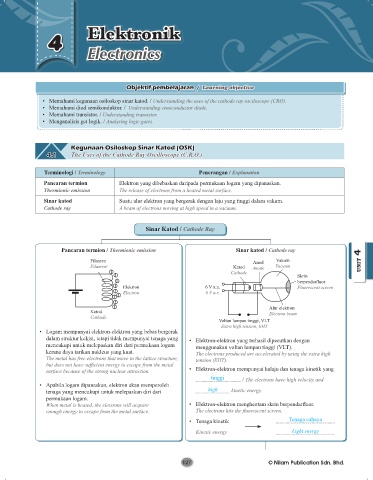

Page 126 - Softcopy for Teachers buku kerja + nota Nilam Publications

MODUL • Fizik TINGKATAN 5
Elektronik

4
Electronics

Objektif pembelajaran / Learning objective

• Memahami kegunaan osiloskop sinar katod. / Understanding the uses of the cathode ray osciloscope (CRO).
• Memahami diod semikonduktor. / Understanding semiconductor diode.
• Memahami transistor. / Understanding transistor.
• Menganalisis get logik. / Analysing logic gates.

Kegunaan Osiloskop Sinar Katod (OSK)
4.1 The Uses of the Cathode Ray Oscilloscope (C.R.O.)

Terminologi / Terminology Penerangan / Explanation
Pancaran termion Elektron yang dibebaskan daripada permukaan logam yang dipanaskan.
Thermionic emission The release of electrons from a heated metal surface.
Sinar katod Suatu alur elektron yang bergerak dengan laju yang tinggi dalam vakum.
Cathode ray A beam of electrons moving at high speed in a vacuum.

Sinar Katod / Cathode Ray

Pancaran termion / Thermionic emission Sinar katod / Cathode ray

Filamen Anod Vakum UNIT 4
Filament Katod Anode Vacuum
Cathode
UNIT 4
Skrin
berpendarfluor
Elektron 6 V a.u. Fluorescent screen
Electron 6 V a.c.

Alur elektron
Katod Electron beam
Cathode
Voltan lampau tinggi, VLT
Extra high tension, EHT
• Logam mempunyai elektron-elektron yang bebas bergerak
dalam struktur kekisi, tetapi tidak mempunyai tenaga yang • Elektron-elektron yang terhasil dipecutkan dengan
mencukupi untuk melepaskan diri dari permukaan logam menggunakan voltan lampau tinggi (VLT).
kerana daya tarikan nukleus yang kuat. The electrons produced are accelerated by using the extra high
The metal has free electrons that move in the lattice structure, tension (EHT).
but does not have sufficient energy to escape from the metal
surface because of the strong nuclear attraction. • Elektron-elektron mempunyai halaju dan tenaga kinetik yang
tinggi . / The electrons have high velocity and
• Apabila logam dipanaskan, elektron akan memperoleh
tenaga yang mencukupi untuk melepaskan diri dari high kinetic energy.
permukaan logam.
When metal is heated, the electrons will acquire • Elektron-elektron menghentam skrin berpendarfluor.
enough energy to escape from the metal surface. The electrons hits the fluorescent screen.
• Tenaga kinetik Tenaga cahaya

Kinetic energy Light energy
