MODUL • Fizik TINGKATAN 5

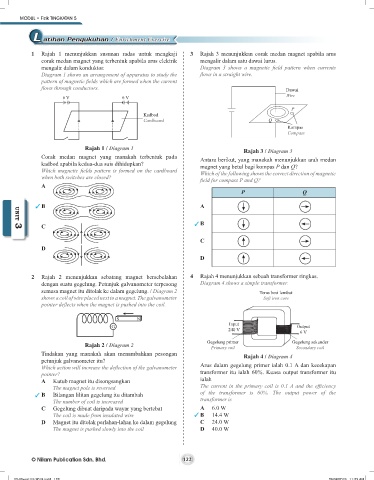

L atihan Pengukuhan / Enrichment Exercise

1 Rajah 1 menunjukkan susunan radas untuk mengkaji 3 Rajah 3 menunjukkan corak medan magnet apabila arus
corak medan magnet yang terbentuk apabila arus elektrik mengalir dalam satu dawai lurus.
mengalir dalam konduktor. Diagram 3 shows a magnetic field pattern when currents
Diagram 1 shows an arrangement of apparatus to study the flows in a straight wire.
pattern of magnetic fields which are formed when the current
flows through conductors. Dawai
6 V 6 V Wire
P
Kadbod
Cardboard Q
Kompas
Compass

Rajah 1 / Diagram 1 Rajah 3 / Diagram 3
Corak medan magnet yang manakah terbentuk pada Antara berikut, yang manakah menunjukkan arah medan
kadbod apabila kedua-dua suis dihidupkan? magnet yang betul bagi kompas P dan Q?
Which magnetic fields pattern is formed on the cardboard Which of the following shows the correct direction of magnetic
when both switches are closed? field for compass P and Q?
A
P Q

B A

C B UNIT 3
UNIT 3
C
D
D

2 Rajah 2 menunjukkan sebatang magnet bersebelahan 4 Rajah 4 menunjukkan sebuah transformer ringkas.
dengan suatu gegelung. Petunjuk galvanometer terpesong Diagram 4 shows a simple transformer.
semasa magnet itu ditolak ke dalam gegelung. / Diagram 2 Teras besi lembut
shows a coil of wire placed next to a magnet. The galvanometer Soft iron core
pointer deflects when the magnet is pushed into the coil.

Input Output
240 V 6 V

Rajah 2 / Diagram 2 Gegelung primer Gegelung sekunder
Secondary coil
Primary coil
Tindakan yang manakah akan menambahkan pesongan Rajah 4 / Diagram 4
petunjuk galvanometer itu?
Which action will increase the deflection of the galvanometer Arus dalam gegelung primer ialah 0.1 A dan kecekapan
pointer? transformer itu ialah 60%. Kuasa output transformer itu
A Kutub magnet itu disongsangkan ialah
The magnet pole is reversed The current in the primary coil is 0.1 A and the efficiency
B Bilangan lilitan gegelung itu ditambah of the transformer is 60%. The output power of the
The number of coil is increased transformer is
C Gegelung dibuat daripada wayar yang bertebat A 6.0 W
The coil is made from insulated wire B 14.4 W
D Magnet itu ditolak perlahan-lahan ke dalam gegelung C 24.0 W
The magnet is pushed slowly into the coil D 40.0 W
