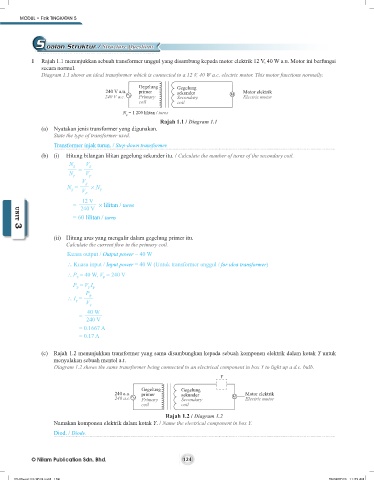

MODUL • Fizik TINGKATAN 5

S oalan Struktur / Structure Questions

1 Rajah 1.1 menunjukkan sebuah transformer unggul yang disambung kepada motor elektrik 12 V, 40 W a.u. Motor ini berfungsi
secara normal.
Diagram 1.1 shows an ideal transformer which is connected to a 12 V, 40 W a.c. electric motor. This motor functions normally.
Gegelung Gegelung
240 V a.u. primer sekunder Motor elektrik
240 V a.c. Primary Secondary M Electric motor
coil coil
N = 1 200 lilitan / turns
p
Rajah 1.1 / Diagram 1.1
(a) Nyatakan jenis transformer yang digunakan.
State the type of transformer used.
Transformer injak turun. / Step-down transformer.
(b) (i) Hitung bilangan lilitan gegelung sekunder itu. / Calculate the number of turns of the secondary coil.
N V
—– = —–
S
S
N V
P P
V
S
N = —– × N
S V P P
12 V
= ——–– × lilitan / turns
240 V
UNIT 3
= 60 lilitan / turns
UNIT 3
(ii) Hitung arus yang mengalir dalam gegelung primer itu.
Calculate the current flow in the primary coil.
Kuasa output / Output power = 40 W
\ Kuasa input / Input power = 40 W (Untuk transformer unggul / for idea transformer)
\ P = 40 W, V = 240 V
P
P

P = V I
P P P
P
\ I = —–
P
P V
P
40 W
= ——––
240 V
= 0.1667 A
= 0.17 A
(c) Rajah 1.2 menunjukkan transformer yang sama disambungkan kepada sebuah komponen elektrik dalam kotak Y untuk
menyalakan sebuah mentol a.t.
Diagram 1.2 shows the same transformer being connected to an electrical component in box Y to light up a d.c. bulb.
Y

Gegelung Gegelung
240 a.u. primer sekunder Motor elektrik
240 a.c. Primary Secondary M Electric motor
coil coil

Rajah 1.2 / Diagram 1.2
Namakan komponen elektrik dalam kotak Y. / Name the electrical component in box Y.

Diod. / Diode.
