MODUL • Fizik TINGKATAN 5

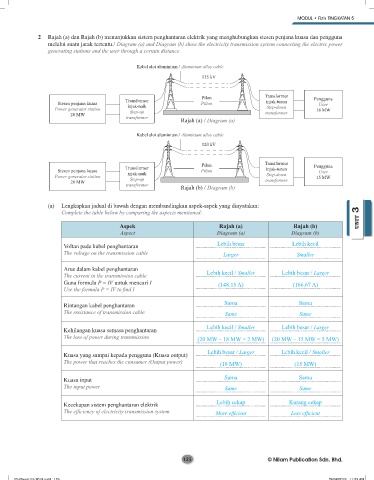

2 Rajah (a) dan Rajah (b) menunjukkan sistem penghantaran elektrik yang menghubungkan stesen penjana kuasa dan pengguna
melalui suatu jarak tertentu./ Diagram (a) and Diagram (b) show the electricity transmission system connecting the electric power
generating stations and the user through a certain distance.
Kabel aloi aluminium / Aluminium alloy cable
135 kV
Pilon Transformer Pengguna
Transformer injak-turun
Stesen penjana kuasa Pilion User
Power generator station injak-naik Step-down 18 MW
Step-up
20 MW transformer
transformer
Rajah (a) / Diagram (a)
Kabel aloi aluminium / Aluminium alloy cable
120 kV
Pilon Transformer Pengguna
Stesen penjana kuasa Transformer Pilion injak-turun User
Power generator station injak-naik Step-down 15 MW
Step-up
20 MW transformer transformer
Rajah (b) / Diagram (b)
(a) Lengkapkan jadual di bawah dengan membandingkan aspek-aspek yang dinyatakan:
Complete the table below by comparing the aspects mentioned: UNIT 3
Aspek Rajah (a) Rajah (b)
UNIT 3
Aspect Diagram (a) Diagram (b)
Voltan pada kabel penghantaran Lebih besar Lebih kecil
The voltage on the transmission cable Larger Smaller
Arus dalam kabel penghantaran
The current in the transmission cable Lebih kecil / Smaller Lebih besar / Larger
Guna formula P = IV untuk mencari I (148.15 A) (166.67 A)
Use the formula P = IV to find I
Rintangan kabel penghantaran Sama Sama
The resistance of transmission cable Same Same
Kehilangan kuasa semasa penghantaran Lebih kecil / Smaller Lebih besar / Larger
The loss of power during transmission (20 MW – 18 MW = 2 MW) (20 MW – 15 MW = 5 MW)
Kuasa yang sampai kepada pengguna (Kuasa output) Lebih besar / Larger Lebih kecil / Smaller
The power that reaches the consumer (Output power) (18 MW) (15 MW)
Kuasa input Sama Sama
The input power Same Same
Kecekapan sistem penghantaran elektrik Lebih cekap Kurang cekap
The efficiency of electricity transmission system More efficient Less efficient
