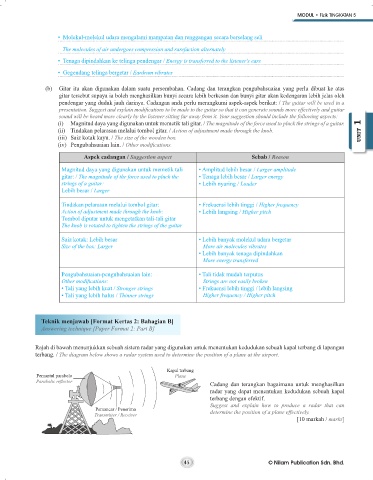

Page 44 - Softcopy for Teachers buku kerja + nota Nilam Publications

MODUL • Fizik TINGKATAN 5

• Molekul-molekul udara mengalami mampatan dan renggangan secara berselang seli
The molecules of air undergoes compression and rarefaction alternately

• Tenaga dipindahkan ke telinga pendengar / Energy is transferred to the listener's ears
• Gegendang telinga bergetar / Eardrum vibrates

(b) Gitar itu akan digunakan dalam suatu persembahan. Cadang dan terangkan pengubahsuaian yang perlu dibuat ke atas
gitar tersebut supaya ia boleh menghasilkan bunyi secara lebih berkesan dan bunyi gitar akan kedengaran lebih jelas oleh
pendengar yang duduk jauh darinya. Cadangan anda perlu merangkumi aspek-aspek berikut: / The guitar will be used in a
presentation. Suggest and explain modifications to be made to the guitar so that it can generate sounds more effectively and guitar
sound will be heard more clearly by the listener sitting far away from it. Your suggestion should include the following aspects:
(i) Magnitud daya yang digunakan untuk memetik tali gitar. / The magnitude of the force used to pluck the strings of a guitar.
(ii) Tindakan pelarasan melalui tombol gitar. / Action of adjustment made through the knob. UNIT 1
(iii) Saiz kotak kayu. / The size of the wooden box.
(iv) Pengubahsuaian lain. / Other modifications.

Aspek cadangan / Suggestion aspect Sebab / Reason

Magnitud daya yang digunakan untuk memetik tali • Amplitud lebih besar / Larger amplitude
gitar: / The magnitude of the force used to pluck the • Tenaga lebih besar / Larger energy
strings of a guitar: • Lebih nyaring / Louder
Lebih besar / Larger

Tindakan pelarasan melalui tombol gitar: • Frekuensi lebih tinggi / Higher frequency
Action of adjustment made through the knob: • Lebih langsing / Higher pitch
Tombol diputar untuk mengetatkan tali-tali gitar
The knob is rotated to tighten the strings of the guitar

Saiz kotak: Lebih besar • Lebih banyak molekul udara bergetar
Size of the box: Larger More air molecules vibrates
• Lebih banyak tenaga dipindahkan
More energy transferred

Pengubahsuaian-pengubahsuaian lain: • Tali tidak mudah terputus
Other modifications: Strings are not easily broken
• Tali yang lebih kuat / Stronger strings • Frekuensi lebih tinggi / lebih langsing
• Tali yang lebih halus / Thinner strings Higher frequency / Higher pitch

Teknik menjawab [Format Kertas 2: Bahagian B]
Answering technique [Paper Format 2: Part B]

Rajah di bawah menunjukkan sebuah sistem radar yang digunakan untuk menentukan kedudukan sebuah kapal terbang di lapangan
terbang. / The diagram below shows a radar system used to determine the position of a plane at the airport.

Kapal terbang
Pemantul parabola Plane
Parabolic reflector
Cadang dan terangkan bagaimana untuk menghasilkan
radar yang dapat menentukan kedudukan sebuah kapal
terbang dengan efektif.
Suggest and explain how to produce a radar that can
Pemancar / Penerima determine the position of a plane effectively.
Transmitter / Receiver
[10 markah / marks]
