MODUL • Fizik TINGKATAN 5

Teknik Menjawab [Format Kertas 2 : Perbandingan]
Answering Technique [Paper 2 Format : Comparison]

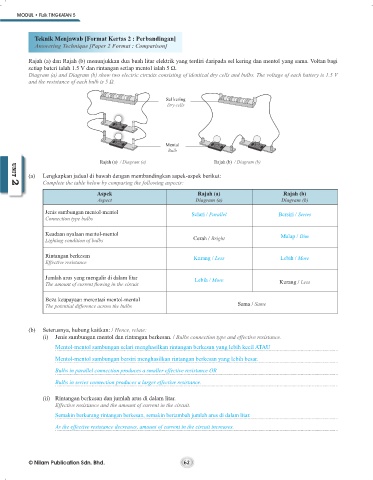

Rajah (a) dan Rajah (b) menunjukkan dua buah litar elektrik yang terdiri daripada sel kering dan mentol yang sama. Voltan bagi
setiap bateri ialah 1.5 V dan rintangan setiap mentol ialah 5 Ω.
Diagram (a) and Diagram (b) show two electric circuits consisting of identical dry cells and bulbs. The voltage of each battery is 1.5 V
and the resistance of each bulb is 5 Ω.

Sel kering
Dry cells

Mentol
Bulb
Rajah (a) / Diagram (a) Rajah (b) / Diagram (b)

(a) Lengkapkan jadual di bawah dengan membandingkan aspek-aspek berikut: UNIT 2
Complete the table below by comparing the following aspects:
UNIT 2
Aspek Rajah (a) Rajah (b)
Aspect Diagram (a) Diagram (b)
Jenis sambungan mentol-mentol Selari / Parallel Bersiri / Series
Connection type bulbs

Keadaan nyalaan mentol-mentol Malap / Dim
Lighting condition of bulbs Cerah / Bright

Rintangan berkesan Kurang / Less Lebih / More
Effective resistance

Jumlah arus yang mengalir di dalam litar Lebih / More
The amount of current flowing in the circuit Kurang / Less

Beza keupayaan merentasi mentol-mentol
The potential difference across the bulbs Sama / Same

(b) Seterusnya, hubung kaitkan: / Hence, relate:
(i) Jenis sambungan mentol dan rintangan berkesan. / Bulbs connection type and effective resistance.
Mentol-mentol sambungan selari menghasilkan rintangan berkesan yang lebih kecil ATAU
Mentol-mentol sambungan bersiri menghasilkan rintangan berkesan yang lebih besar.

Bulbs in parallel connection produces a smaller effective resistance OR
Bulbs in series connection produces a larger effective resistance.

(ii) Rintangan berkesan dan jumlah arus di dalam litar.
Effective resistance and the amount of current in the circuit.
Semakin berkurang rintangan berkesan, semakin bertambah jumlah arus di dalam litar.

As the effective resistance decreases, amount of current in the circuit increases.

© Nilam Publication Sdn. Bhd. 62
