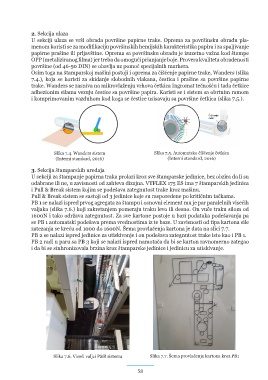

Page 58 - Diplomski rad - Sasa Petrovic - GI 11-2012

2. Sekcija ulaza
U sekciji ulaza se vrši obrada površine papirne trake. Oprema za površinsku obradu pla-
menom koristi se za modifikaciju površinskih hemijskih karakteristika papira i za spaljivanje
papirne prašine ili prljavštine. Oprema sa površinsku obradu je izuzetno važna kod štampe
OPP (metaliziranog filma) jer treba da omogući prianjanje boje. Provera kvaliteta obrađenosti
površine (od 46-50 DIN) se obavlja uz pomoć specijalnih markera.
Osim toga na štamparskoj mašini postoji i oprema za čišćenje papirne trake, Wanders (slika
7.4.), koja se koristi za skidanje slobodnih vlakana, čestica i prašine sa površine papirne
trake. Wanders se zasniva na mikrovlaženju vrhova četkica Ingromat tečnošću i tada četkice
adhezionim silama vezuju čestice sa površine papira. Koristi se i sistem sa obrtnim ramom
i komprimovanim vazduhom kod koga se čestice usisavaju sa površine četkica (slika 7.5.).

Slika 7.4. Wanders sistem Slika 7.5. Automatsko čišćenje četkica
(Interni standard, 2016) (Interni standard, 2016)

3. Sekcija štamparskih uređaja
U sekciji za štampanje papirna traka prolazi kroz sve štamparske jedinice, bez obzira da li su
odabrane ili ne, u zavisnosti od zahteva dizajna. VTFLEX 175 ES ima 7 štamparskih jedinica
i Pull & Break sistem kojim se podešava zategnutost trake kroz mašinu.
Pull & Break sistem se sastoji od 3 jedinice koje su raspoređene po kritičnim tačkama.
PB 1 se nalazi ispred prvog agregata za štampu i osnovni element mu je par paralelnih visećih
valjaka (slika 7.6.) koji zakretanjem pomeraju traku levo ili desno. On vuče traku silom od
1600N i tako održava zategnutost. Za sve kartone postoje u bazi podataka podešavanja pa
se PB 1 automatski podešava prema vrednostima iz te baze. U zavisnosti od tipa kartona sile
zatezanja se kreću od 1000 do 1600N. Šema provlačenja kartona je data na slici 7.7.
PB 2 se nalazi ispred jedinice za utiskivanje i on podešava zategnutost trake isto kao i PB 1.
PB 2 radi u paru sa PB 3 koji se nalazi ispred namotača da bi se karton ravnomerno zategao
i da bi se sinhronizovala brzina kroz štamparske jedinice i jedinicu za utiskivanje.

Slika 7.6. Viseći valjci P&B sistema Slika 7.7. Šema provlačenja kartona kroz PB1
