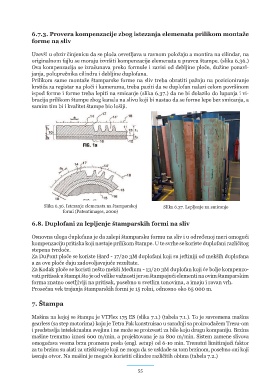

6.7.3. Provera kompenzacije zbog istezanja elemenata prilikom montaže
forme na sliv

Uzevši u obzir činjenicu da se ploča osvetljava u ravnom položaju a montira na cilindar, na
originalnom fajlu se moraju izvršiti kompenzacije elemenata u pravcu štampe. (slika 6.36.)
Ova kompenzacija se izračunava preko formule i zavisi od debljine ploče, dužine ponavl-
janja, poluprečnika cilindra i debljine duplofana.
Prilikom same montaže štamparske forme na sliv treba obratiti pažnju na pozicioniranje
krstića za registar na ploči i kamerama, treba paziti da se duplofan nalazi celom površinom
ispod forme i forme treba lepiti na smicanje (slika 6.37.) da ne bi dolazilo do lupanja i vi-
bracija prilikom štampe zbog kanala na slivu koji bi nastao da se forme lepe bez smicanja, a
samim tim bi i kvalitet štampe bio lošiji.

Slika 6.36. Istezanje elemenata na štamparskoj Slika 6.37. Lepljenje na smicanje
formi (Patentimages, 2000)

6.8. Duplofani za lepljenje štamparskih formi na sliv

Osnovna uloga duplofana je da zalepi štamparsku formu na sliv i u određenoj meri omogući
kompenzaciju pritiska koji nastaje prilikom štampe. U te svrhe se koriste duplofani različitog
stepena tvrdoće.
Za DuPont ploče se koriste Hard - 17/20 3M duplofani koji su jeftiniji od mekših duplofana
a za ove ploče daju zadovoljavajuće rezultate.
Za Kodak ploče se koristi nešto mekši Medium - 13/20 3M duplofan koji će bolje kompenzo-
vati pritisak u štampi što je od velike važnosti jer su štampajući elementi na ovim štamparskim
forma znatno osetljiviji na pritisak, posebno u svetlim tonovima, a imaju i ravan vrh.
Prosečan vek trajanja štamparskih formi je 15 rolni, odnosno oko 65 000 m.

7. Štampa

Mašina na kojoj se štampa je VTFlex 175 ES (slika 7.1.) (tabela 7.1.). To je savremena mašina
gearless (sa step motorima) koju je Tetra Pak konstruisao u saradnji sa proizvođačem Tresu-om
i predstavlja intelektualnu svojinu i ne može se proizvesti za bilo koju drugu kompaniju. Brzina
mašine trenutno iznosi 600 m/min, a projektovana je za 800 m/min. Sistem zamene slivova
omogućava veoma brzu promenu posla (engl. setup) od 6-10 min. Trenutni limitirajući faktor
za tu brzinu su alati za utiskivanje koji ne mogu da se usklade sa tom brzinom, posebno oni koji
isecaju otvor. Na mašini je moguće koristiti cilindre različitih obima (tabela 7.2.)

55
