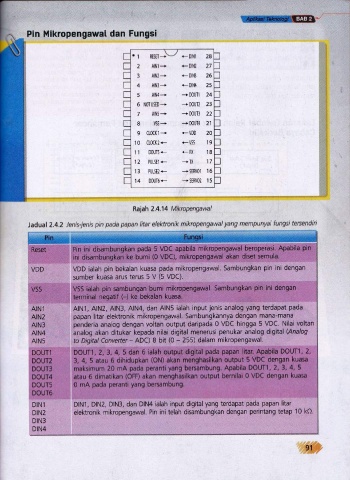

Pin Mikropengawat dan Fungsi

' 1 RESET- eDlNl 28
2 AlNl + +DlN2 27
3 AlN2+ eDlN3 26
4 AlN3+ +DlN4 25
5 AlN4 * +D0UT1 24
6 NOTUSED+ +D0UT2 23
7 AlN5* +D0UI3 22
B V55- +D0UT4 21

9 CL0CKl+ -VDD 20
10 CLOCK2e eVSS 19
*RX 'l
11 D0UT5+ B
12 PULSE1 e +TX 17
13 PULSE2+ l6
-5ERV01
+5ERV02 15

Ra.lah 2.4.14 Mikropengawal
Jadual 2.4.2 Jenis-jenis pin pada papan litar elektronik mikropengawal yang mempunyai fungsi tersendiri

Pin Fungsi
Rejet Pin ini disambungkan pada 5 VDC apabila mikropengawal beroperasi. Apabila pin
ini disambungkan ke bumi (0 VDC), mikropengawal akan diset semula.
VDD VDD ialah pin bekalan kuasa pada mikropengawal. Sambungkan pin ini dengan
sumber kuasa arus terus 5 V (5 VDC).
VSS VSS ialah pin sambungan bumi mikropengawal. Sambungkan pin ini dengan
terminal negatif (*) ke bekalan kuasa.

AIN'I AlN1, AlN2, AlN3, AlN4, dan AlN5 ialah input jenis analog yang terdapat pada
AIN2 papan litar elektronik mikropengawal. Sambungkannya dengan mana-mana
AIN3 penderia analog dengan voltan output daripada 0 VDC hingga 5 VDC, Nilai voltan
AIN4 analog akan ditukar kepada nilai digital menerusi penukar analog digital (Analog
AIN5 to Digital Converter - ADC) 8 bit (0 * 255) dalam mikropengawal.

DOUTl DOUT1 ,2,3,4,5 dan 6 ialah output digital pada papan litar. Apabila DOUT1, 2,
DOUT2 3,4,5 atau 6 dihidupkan (ON) akan menghasilkan output 5 VDC dengan kuasa
DOUT3 maksimum 20 mA pada peranti yang bersambung. Apabila DOUT1 ,2, 3, 4, 5
DOUT4 atau 6 dimatikan (OFF) akan menghasilkan output bernilai 0 VDC dengan kuasa
DOUT5 0 mA pada peranti yang bersambung.
DOUT6
DINl DlN1, DlN2, DlN3, dan DlN4 ialah input digital yang terdapat pada papan litar
DIN2 elektronik mikropengawal. Pin ini telah disambungkan dengan perintang tetap 10 k0.
DIN3 i
i
DIN4 j
"^-",.-",.-".
