Gla?ilffi'

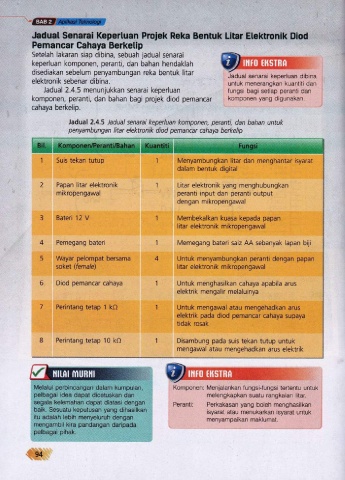

Jadual Senarai Keperluan Projek Reka Bentuk Litar Etektronik 0iod
Pemancar Cahaya Berketip
Setelah lakaran siap dibina, sebuah jadual senarai
keperluan komponen, peranti, dan bahan hendaklah
disediakan sebelum penyambungan reka bentuk litar
Jadual senarai keperluan dibina
elektronik sebenar dibina. untuk menerangkan kuantiti dan
Jadual 2.4.5 menunjukkan senarai keperluan fungsi bagi setiap peranti dan
komponen, peranti, dan bahan bagi projek diod pemancar komponen yang digunakan.
cahaya berkelip.
Jaduaf 2.4.5 Jadual senarai keperluan komponen, peranti, dan bahan untuk
penyambungan litar elektronik diod pemancar cahaya berkelip

Suis tekan tutup Menyambungkan litar dan menghantar isyarat
dalam bentuk digital

Papan litar elektronik Litar elektronik yang menghubungkan
mikropengawal perantr input dan peranti output
dengan mikropengawal

Bateri 12 V Membekalkan kuasa kepada papan
litar elektronik mikropengawal
Pemegang bateri Memegang bateri saiz AA sebanyak lapan biji

Wayar pelompat bersama Untuk menyambungkan peranti dengan papan
soket (female) litar elektronik mikropengawal

Diod pemancar cahaya Untuk menghasilkan cahaya apabila arus
elektrik mengalir melaluinya

Perintang tetap 1 kC) Untuk mengawal atau mengehadkan arus
elektrik pada diod pemancar cahaya supaya
tidak rosak

Perintang tetap 10 kO Disambung pada suis tekan tutup untuk
mengawal atau mengehadkan arus elektrik

ry t.::' . . !::..:t::j.'l::ll.irJr:r-,,.:r. I .. .._. r.
','::.:a,.
,]
:,. :
:t.:r.,a. ; ::::: -...
-. :.:,,:i..j:
:i.....j.:::.
Melalui perbincangan dalam kumpulan, Komponen: Menjalankan fungsiJungsi tertentu untuk
pelbagai idea dapat dicetuskan dan melengkapkan suatu rangkaian litar.
segala kelemahan dapat diatasi dengan Peranti: Perkakasan yang boleh menghasilkan
baik. Sesuatu keputusan yang dihasilkan
isyarat atau menukarkan isyarat untuk
itu adalah lebih menyeluruh dengan
menyampaikan maklumat.
mengambil kira pandangan daripada
pelbagai pihak.
94
