Page 27 - KP.MPP1013-C05-5.0 - (5.1 - 5.9)

Kod Kertas MPP1013 Page 27 of 32

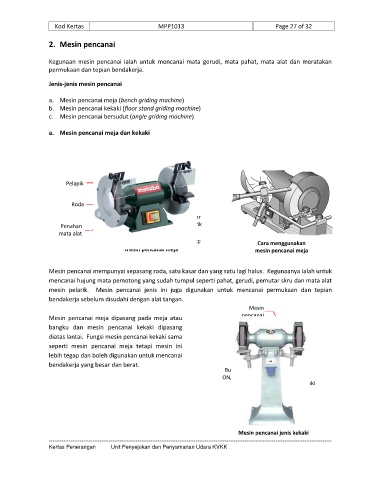

2. Mesin pencanai

Kegunaan mesin pencanai ialah untuk mencanai mata gerudi, mata pahat, mata alat dan meratakan
permukaan dan tepian bendakerja.

Jenis-jenis mesin pencanai

a. Mesin pencanai meja (bench griding machine)
b. Mesin pencanai kekaki (floor stand griding machine)
c. Mesin pencanai bersudut (angle griding machine)

a. Mesin pencanai meja dan kekaki

Pelindung
mata

Pelapik

Roda

Motor

Penahan elektrik

mata alat Suiz
ON/OFF
Cara menggunakan
Mesin pencanai meja mesin pencanai meja

Mesin pencanai mempunyai sepasang roda, satu kasar dan yang satu lagi halus. Kegunaanya ialah untuk
mencanai hujung mata pemotong yang sudah tumpul seperti pahat, gerudi, pemutar skru dan mata alat
mesin pelarik. Mesin pencanai jenis ini juga digunakan untuk mencanai permukaan dan tepian
bendakerja sebelum disudahi dengan alat tangan.
Mesin
pencanai
Mesin pencanai meja dipasang pada meja atau
bangku dan mesin pencanai kekaki dipasang
diatas lantai. Fungsi mesin pencanai kekaki sama
seperti mesin pencanai meja tetapi mesin ini
lebih tegap dan boleh digunakan untuk mencanai
bendakerja yang besar dan berat.
Butang
ON/OFF
Kekaki

Mesin pencanai jenis kekaki
------------------------------------------------------------------------------------------------------------------------------------------------------------
Kertas Penerangan Unit Penyejukan dan Penyamanan Udara KVKK
