อัลเคนและคอนฟอร์เมชันของอัลเคน 115

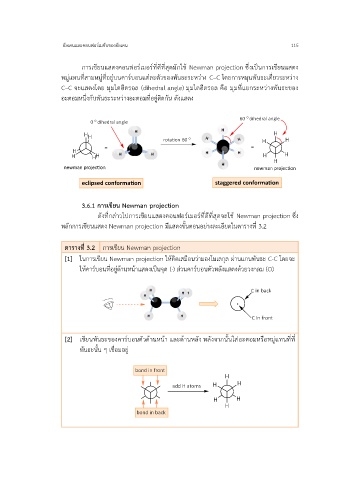

การเขียนแสดงคอนฟอร์เมอร์ที่ดีที่สุดมักใช้ Newman projection ซึ่งเป็นการเขียนแสดง
หมู่แทนที่สามหมู่ที่อยู่บนคาร์บอนแต่ละตัวของพันธะระหว่าง C–C โดยการหมุนพันธะเดี่ยวระหว่าง
C–C จะแสดงโดย มุมไดฮีดรอล (dihedral angle) มุมไดฮีดรอล คือ มุมที่แยกระหว่างพันธะของ
อะตอมหนึ่งกับพันธะระหว่างอะตอมที่อยู่ติดกัน ดังแสดง

3.6.1 การเขียน Newman projection
ดังที่กล่าวไปการเขียนแสดงคอนฟอร์เมอร์ที่ดีที่สุดจะใช้ Newman projection ซึ่ง
หลักการเขียนแสดง Newman projection มีแสดงขั้นตอนอย่างละเอียดในตารางที่ 3.2

ตารางที่ 3.2 การเขียน Newman projection

[1] ในการเขียน Newman projection ให้คิดเสมือนว่ามองโมเลกุล ผ่านแกนพันธะ C-C โดยจะ
ให้คาร์บอนที่อยู่ด้านหน้าแสดงเป็นจุด (·) ส่วนคาร์บอนตัวหลังแสดงด้วยวงกลม (O)

[2] เขียนพันธะของคาร์บอนตัวด้านหน้า และด้านหลัง หลังจากนั้นใส่อะตอมหรือหมู่แทนที่ที่

พันธะนั้น ๆ เชื่อมอยู่
