82 บทที่ 15 | แม่เหล็กและไฟฟ้า ฟิสิกส์ เล่ม 5 ฟิสิกส์ เล่ม 5 บทที่ 15 | แม่เหล็กและไฟฟ้า 83

× × ×
I P
× ×  ×
v
× ×  ×

I Q B
× × ×

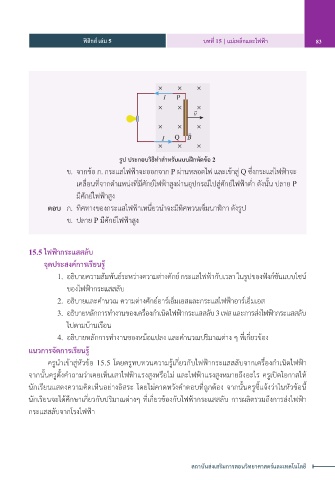

รูป ประกอบวิธีทำาสำาหรับแบบฝึกหัดข้อ 2
ข. จากข้อ ก. กระแสไฟฟ้าจะออกจาก P ผ่านหลอดไฟ และเข้าสู่ Q ซึ่งกระแสไฟฟ้าจะ
เคลื่อนที่จากตำาแหน่งที่มีศักย์ไฟฟ้าสูงผ่านอุปกรณ์ไปสู่ศักย์ไฟฟ้าต่ำา ดังนั้น ปลาย P

มีศักย์ไฟฟ้าสูง
ตอบ ก. ทิศทางของกระแสไฟฟ้าเหนี่ยวนำาจะมีทิศทวนเข็มนาฬิกา ดังรูป
ข. ปลาย P มีศักย์ไฟฟ้าสูง

15.5 ไฟฟ้ากระแสสลับ
จุดประสงค์การเรียนรู้
์
1. อธิบายความสัมพันธ์ระหว่างความต่างศักย กระแสไฟฟ้ากับเวลา ในรูปของฟังก์ชันแบบไซน ์
ของไฟฟ้ากระแสสลับ
2. อธิบายและคำานวณ ความต่างศักย์อาร์เอ็มเอสและกระแสไฟฟ้าอาร์เอ็มเอส
ิ
ำ
ำ
้
ื
3. อธบายหลักการทางานของเคร่องกาเนิดไฟฟากระแสสลับ 3 เฟส และการส่งไฟฟ้ากระแสสลับ
ไปตามบ้านเรือน
4. อธิบายหลักการทำางานของหม้อแปลง และคำานวณปริมาณต่าง ๆ ที่เกี่ยวข้อง
แนวการจัดการเรียนรู้
ี
ู
ครูนาเข้าส่หัวข้อ 15.5 โดยครูทบทวนความร้เก่ยวกับไฟฟ้ากระแสสลับจากเคร่องกาเนิดไฟฟ้า
ู
ำ
ื
ำ
ำ
่
ั
ั
จากน้นครูต้งคาถามว่าเคยเห็นเสาไฟฟ้าแรงสูงหรือไม และไฟฟ้าแรงสูงหมายถึงอะไร ครูเปิดโอกาสให ้
ี
ี
ั
ำ
นักเรียนแสดงความคิดเห็นอย่างอิสระ โดยไม่คาดหวังคาตอบท่ถูกต้อง จากน้นครูช้แจ้งว่าในหัวข้อน ี ้
ี
ี
ี
นักเรียนจะได้ศึกษาเก่ยวกับปริมาณต่างๆ ท่เก่ยวข้องกับไฟฟ้ากระแสสลับ การผลิตรวมถึงการส่งไฟฟ้า
กระแสสลับจากโรงไฟฟ้า
