88 บทที่ 15 | แม่เหล็กและไฟฟ้า ฟิสิกส์ เล่ม 5 ฟิสิกส์ เล่ม 5 บทที่ 15 | แม่เหล็กและไฟฟ้า 89

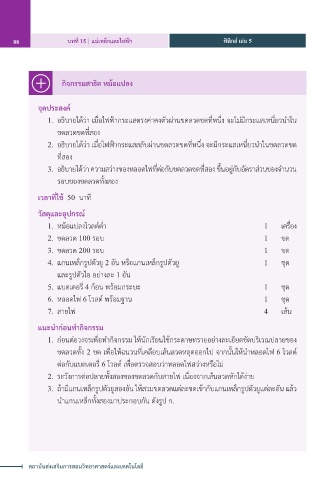

กิจกรรมสาธิต หม้อแปลง

จุดประสงค์

1. อธิบายได้ว่า เมื่อไฟฟ้ากระแสตรงค่าคงตัวผ่านขดลวดขดที่หนึ่ง จะไม่มีกระแสเหนี่ยวนำาใน
ขดลวดขดที่สอง
2. อธิบายได้ว่า เมื่อไฟฟ้ากระแสสลับผ่านขดลวดขดที่หนึ่ง จะมีกระแสเหนี่ยวนำาในขดลวดขด
ที่สอง

ึ
ี
ำ
ู
3. อธิบายได้ว่า ความสว่างของหลอดไฟท่ต่อกับขดลวดขดท่สอง ข้นอย่กับอัตราส่วนของจานวน
ี
รอบของขดลวดทั้งสอง
เวลาที่ใช้ 50 นาที
วัสดุและอุปกรณ์
1. หม้อแปลงโวลต์ต่ำา 1 เคร่อง
ื
2. ขดลวด 100 รอบ 1 ขด

3. ขดลวด 200 รอบ 1 ขด
4. แกนเหล็กรูปตัวยู 2 อัน หรือแกนเหล็กรูปตัวยู 1 ชุด
และรูปตัวไอ อย่างละ 1 อัน
5. แบตเตอรี่ 4 ก้อน พร้อมกระบะ 1 ชุด

6. หลอดไฟ 6 โวลต์ พร้อมฐาน 1 ชุด
7. สายไฟ 4 เส้น

แนะนำาก่อนทำากิจกรรม
1. ก่อนต่อวงจรเพื่อทำากิจกรรม ให้นักเรียนใช้กระดาษทรายอย่างละเอียดขัดบริเวณปลายของ
ขดลวดทั้ง 2 ขด เพื่อให้ฉนวนที่เคลือบเส้นลวดหลุดออกไป จากนั้นให้นำาหลอดไฟ 6 โวลต์

ต่อกับแบตเตอรี่ 6 โวลต์ เพื่อตรวจสอบว่าหลอดไฟสว่างหรือไม่
2. ระวังการต่อปลายทั้งสองของขดลวดกับสายไฟ เนื่องจากเส้นลวดหักได้ง่าย
ั
้
3. ถามแกนเหล็กรูปตัวยูสองอัน ใหสวมขดลวดแต่ละขดเข้ากับแกนเหล็กรูปตัวยูแต่ละอน แล้ว
้
ี
นำาแกนเหล็กทั้งสองมาประกอบกัน ดังรูป ก.
