MODUL3 Asas Statik Kejuruteraan

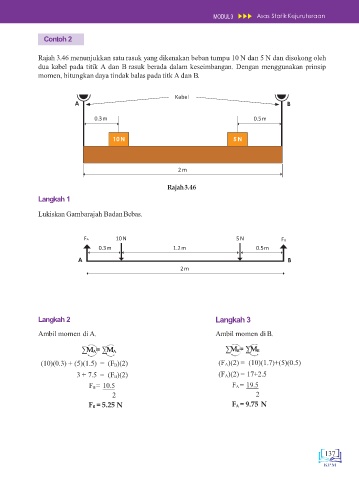

Contoh 2

Rajah 3.46 menunjukkan satu rasuk yang dikenakan beban tumpu 10 N dan 5 N dan disokong oleh
dua kabel pada titik A dan B rasuk berada dalam keseimbangan. Dengan menggunakan prinsip
momen, hitungkan daya tindak balas pada titk A dan B.

Kabel
A B

0.3m 0.5m

10N 5 N

2 m

Rajah3.46
Langkah 1

Lukiskan Gambarajah BadanBebas.

FA 10N 5N FB
0.3m 1.2m 0.5m
A B
2m

Langkah 2 Langkah 3

Ambil momen diA. Ambil momen diB.

∑M A = ∑M A ∑M B = ∑M B
(10)(0.3) + (5)(1.5) = (F B)(2) (F A)(2) = (10)(1.7)+(5)(0.5)
3 + 7.5 = (F B)(2) (F A)(2) = 17+2.5
F B = 10.5 F A = 19.5
2 2
F B = 5.25 N F A = 9.75 N

137
