Pengajian Kejuruteraan Mekanikal TINGKATAN4

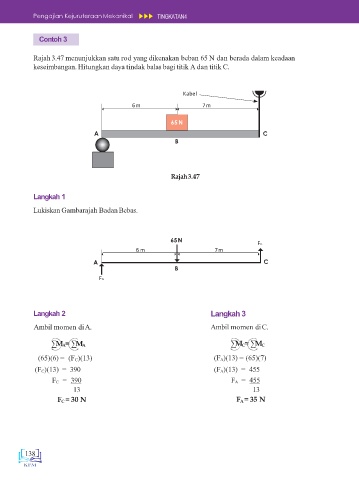

Contoh 3
Rajah 3.47 menunjukkan satu rod yang dikenakan beban 65 N dan berada dalam keadaan
keseimbangan. Hitungkan daya tindak balas bagi titik A dan titik C.
Kabel
6m 7m
65N
A C
B
Rajah3.47
Langkah 1
Lukiskan Gambarajah Badan Bebas.
65N
FC
6 m 7m
A C
B
FA
Langkah 2 Langkah 3
Ambil momen diA. Ambil momen diC.
∑M A = ∑M A ∑M C = ∑M C
(65)(6) = (F C)(13) (F A)(13) = (65)(7)
(F C)(13) = 390 (F A)(13) = 455
F C = 390 F A = 455
13 13
F C = 30 N F A = 35 N
