MODUL3 Asas Statik Kejuruteraan
o

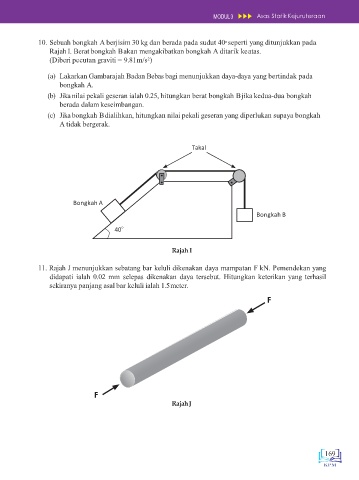

10. Sebuah bongkah A berjisim 30 kg dan berada pada sudut 40 seperti yang ditunjukkan pada
Rajah I. Berat bongkah B akan mengakibatkan bongkah A ditarik keatas.
(Diberi pecutan graviti = 9.81m/s )
2
(a) Lakarkan Gambarajah Badan Bebas bagi menunjukkan daya-daya yang bertindak pada
bongkah A.
(b) Jika nilai pekali geseran ialah 0.25, hitungkan berat bongkah B jika kedua-dua bongkah
berada dalam keseimbangan.
(c) Jika bongkah B dialihkan, hitungkan nilai pekali geseran yang diperlukan supaya bongkah
A tidak bergerak.
Takal
Bongkah A
Bongkah B
40 o
Rajah I
11. Rajah J menunjukkan sebatang bar keluli dikenakan daya mampatan F kN. Pemendekan yang
didapati ialah 0.02 mm selepas dikenakan daya tersebut. Hitungkan keterikan yang terhasil
sekiranya panjang asal bar keluli ialah 1.5meter.
F
F
RajahJ
169
