Pengajian Kejuruteraan Mekanikal TINGKATAN4

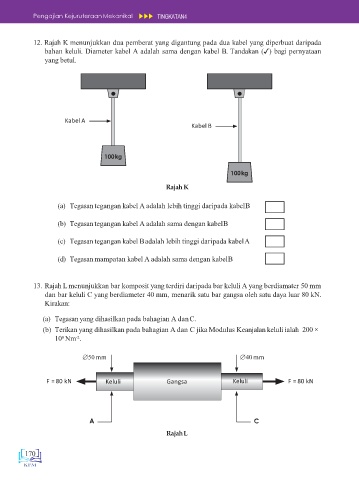

12. Rajah K menunjukkan dua pemberat yang digantung pada dua kabel yang diperbuat daripada
bahan keluli. Diameter kabel A adalah sama dengan kabel B. Tandakan (✓) bagi pernyataan
yang betul.

Kabel A
Kabel B

100kg

100kg

Rajah K

(a) Tegasan tegangan kabel A adalah lebih tinggi daripada kabelB

(b) Tegasan tegangan kabel A adalah sama dengan kabelB

(c) Tegasan tegangan kabel B adalah lebih tinggi daripada kabelA

(d) Tegasan mampatan kabel A adalah sama dengan kabelB

13. Rajah Lmenunjukkan bar komposit yang terdiri daripada bar keluli A yang berdiamater 50 mm
dan bar keluli C yang berdiameter 40 mm, menarik satu bar gangsa oleh satu daya luar 80 kN.
Kirakan:

(a) Tegasan yang dihasilkan pada bahagian A danC.
(b) Terikan yang dihasilkan pada bahagian A dan C jika Modulus Keanjalan keluli ialah 200 ×
-2
10 Nm .
9
 mm  mm

F = 80 kN Keluli Gangsa Keluli F = 80 kN

A C

RajahL

170
