Pengajian Kejuruteraan Mekanikal TINGKATAN4

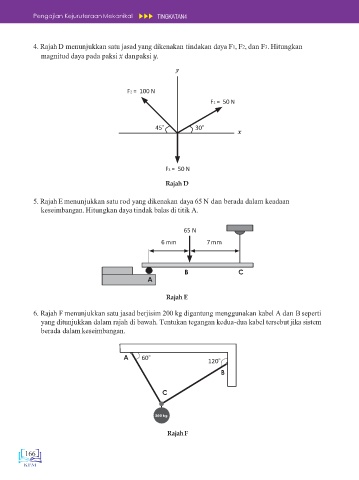

4. Rajah D menunjukkan satu jasad yang dikenakan tindakan daya F1, F2, dan F3. Hitungkan
magnitud daya pada paksi x danpaksi y.

y

F2 = 100 N
F1 = 50 N

45 o 30 o
x

F3 = 50 N

Rajah D

5. Rajah E menunjukkan satu rod yang dikenakan daya 65 N dan berada dalam keadaan
keseimbangan. Hitungkan daya tindak balas di titik A.

65 N
6 mm 7 mm

B C
A

Rajah E

6. Rajah F menunjukkan satu jasad berjisim 200 kg digantung menggunakan kabel A dan B seperti
yang ditunjukkan dalam rajah di bawah. Tentukan tegangan kedua-dua kabel tersebut jika sistem
berada dalam keseimbangan.

A 60 o o
120
B

C

200 kg

RajahF

166
