Page 58 - NOTA MEKANIK DARI BUKU TEK

Pengajian Kejuruteraan Mekanikal TINGKATAN4

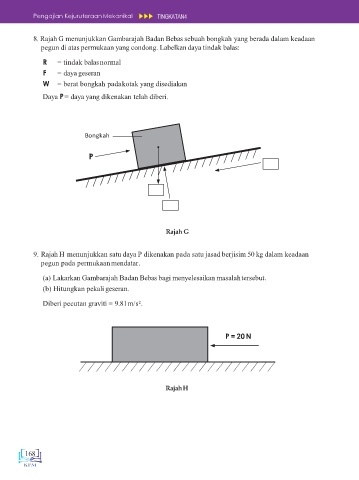

8. Rajah G menunjukkan Gambarajah Badan Bebas sebuah bongkah yang berada dalam keadaan
pegun di atas permukaan yang condong. Labelkan daya tindak balas:

R = tindak balasnormal
F = daya geseran
W = berat bongkah padakotak yang disediakan

Daya P= daya yang dikenakan telah diberi.

Bongkah

P

Rajah G

9. Rajah H menunjukkan satu daya P dikenakan pada satu jasad berjisim 50 kg dalam keadaan
pegun pada permukaanmendatar.

(a) Lakarkan Gambarajah Badan Bebas bagi menyelesaikan masalahtersebut.
(b) Hitungkan pekali geseran.
Diberi pecutan graviti = 9.81m/s².

P = 20 N

RajahH

168
