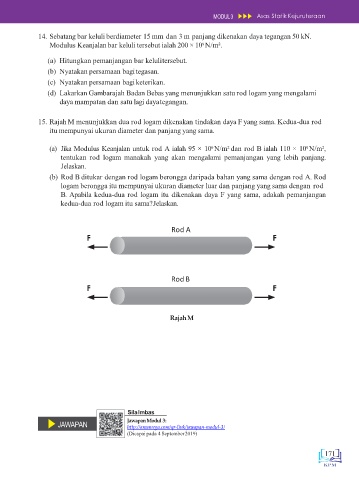

MODUL3 Asas Statik Kejuruteraan

14. Sebatang bar keluli berdiameter 15 mm dan 3 m panjang dikenakan daya tegangan 50 kN.
9
Modulus Keanjalan bar keluli tersebut ialah 200 × 10 N/m².
(a) Hitungkan pemanjangan bar kelulitersebut.
(b) Nyatakan persamaan bagitegasan.
(c) Nyatakan persamaan bagiketerikan.
(d) Lakarkan Gambarajah Badan Bebas yang menunjukkan satu rod logam yang mengalami
daya mampatan dan satu lagi dayategangan.

15. Rajah M menunjukkan dua rod logam dikenakan tindakan daya F yang sama. Kedua-dua rod
itu mempunyai ukuran diameter dan panjang yang sama.

9
2
9
(a) Jika Modulus Keanjalan untuk rod A ialah 95 × 10 N/m dan rod B ialah 110 × 10 N/m ,
2
tentukan rod logam manakah yang akan mengalami pemanjangan yang lebih panjang.
Jelaskan.
(b) Rod B ditukar dengan rod logam berongga daripada bahan yang sama dengan rod A. Rod
logam berongga itu mempunyai ukuran diameter luar dan panjang yang sama dengan rod
B. Apabila kedua-dua rod logam itu dikenakan daya F yang sama, adakah pemanjangan
kedua-dua rod logam itu sama?Jelaskan.

Rod A
F F

Rod B
F F

RajahM

SilaImbas
Jawapan Modul 3:
JAWAPAN http://arasmega.com/qr-link/jawapan-modul-3/
(Dicapai pada 4 September2019)
