Bab 1 Besaran dan Satuan

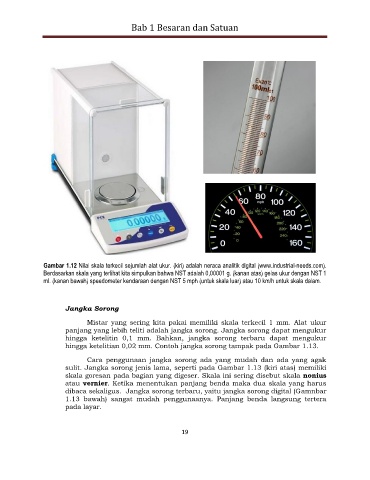

Gambar 1.12 Nilai skala terkecil sejumlah alat ukur. (kiri) adalah neraca analitik digital (www.industrial-needs.com).
Berdasarkan skala yang terlihat kita simpulkan bahwa NST adalah 0,00001 g. (kanan atas) gelas ukur dengan NST 1
ml. (kanan bawah) speedometer kendaraan dengan NST 5 mph (untuk skala luar) atau 10 km/h untuk skala dalam.
Jangka Sorong
Mistar yang sering kita pakai memiliki skala terkecil 1 mm. Alat ukur
panjang yang lebih teliti adalah jangka sorong. Jangka sorong dapat mengukur
hingga ketelitin 0,1 mm. Bahkan, jangka sorong terbaru dapat mengukur
hingga ketelitian 0,02 mm. Contoh jangka sorong tampak pada Gambar 1.13.
Cara penggunaan jangka sorong ada yang mudah dan ada yang agak
sulit. Jangka sorong jenis lama, seperti pada Gambar 1.13 (kiri atas) memiliki
skala goresan pada bagian yang digeser. Skala ini sering disebut skala nonius
atau vernier. Ketika menentukan panjang benda maka dua skala yang harus
dibaca sekaligus. Jangka sorong terbaru, yaitu jangka sorong digital (Gamnbar
1.13 bawah) sangat mudah penggunaanya. Panjang benda langsung tertera
pada layar.
