iii. Pada Gambar 1.14 bawah, skala utama yang tepat dilewati adalah 37
mm

3) Tentukan skala nonius ke berapa yang tepat berimpit dengan skala
utama (lihat Gambar 1.15)

i. Pada Gambar 1.15 atas, skala ninius ke-7 berimpit dengan skala utama
ii. Pada Gambar 1.15 tengah, skala ninius ke-10 (angka 5 di skala noniu)
berimpit dengan skala utama
iii. Pada Gambar 1.15 bawah, skala ninius ke-23 berimpit dengan skala
utama
4) Hitung kelebihan panjang yang dinyatakan oleh skala nonius

i. Pada Gambar 1.15 atas, kelebihan panjang adalah 7  0,1 mm = 0,7 mm
ii. Pada Gambar 1.15 tengah, kelebihan panjang adalah 10  0,05 mm =
0,50 mm
iii. Pada Gambar 1.15 bawah, kelebihan panjang adalah 23  0,02 mm =
0,46 mm.

5) Panjang benda yang diukur adalah panjang yang ditunjukkan skala
utama + kelebihan panjang yang ditunjukkan skala nonius.

i. Pada Gambar 1.15 atas, panjang benda = 42 mm + 0,7 mm = 42,7 mm
ii. Pada Gambar 1.15 tengah, panjang benda = 5 mm + 0,5 mm = 5,50 mm
iii. Pada Gambar 1.15 bawah, panjang benda = 37 mm + 0,46 mm = 37,46
mm.

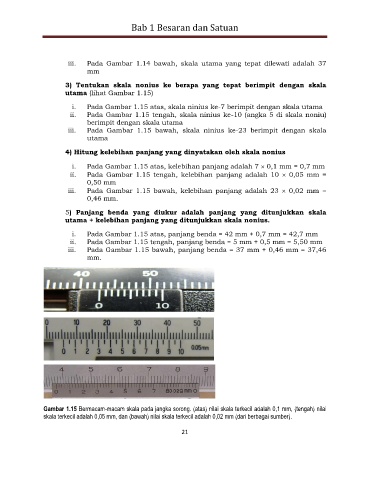

Gambar 1.15 Bermacam-macam skala pada jangka sorong. (atas) nilai skala terkecil adalah 0,1 mm, (tengah) nilai
skala terkecil adalah 0,05 mm, dan (bawah) nilai skala terkecil adalah 0,02 mm (dari berbagai sumber).
