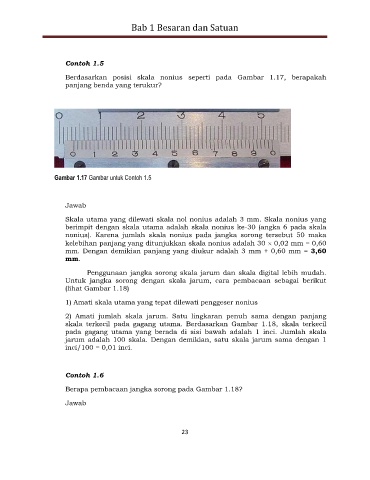

Page 36 - Fisika Dasar 1 - Mikrajuddin Abdullah

Bab 1 Besaran dan Satuan

Contoh 1.5

Berdasarkan posisi skala nonius seperti pada Gambar 1.17, berapakah
panjang benda yang terukur?

Gambar 1.17 Gambar untuk Contoh 1.5

Jawab
Skala utama yang dilewati skala nol nonius adalah 3 mm. Skala nonius yang
berimpit dengan skala utama adalah skala nonius ke-30 (angka 6 pada skala
nonius). Karena jumlah skala nonius pada jangka sorong tersebut 50 maka
kelebihan panjang yang ditunjukkan skala nonius adalah 30  0,02 mm = 0,60
mm. Dengan demikian panjang yang diukur adalah 3 mm + 0,60 mm = 3,60
mm.

Penggunaan jangka sorong skala jarum dan skala digital lebih mudah.
Untuk jangka sorong dengan skala jarum, cara pembacaan sebagai berikut
(lihat Gambar 1.18)

1) Amati skala utama yang tepat dilewati penggeser nonius
2) Amati jumlah skala jarum. Satu lingkaran penuh sama dengan panjang
skala terkecil pada gagang utama. Berdasarkan Gambar 1.18, skala terkecil
pada gagang utama yang berada di sisi bawah adalah 1 inci. Jumlah skala
jarum adalah 100 skala. Dengan demikian, satu skala jarum sama dengan 1
inci/100 = 0,01 inci.

Contoh 1.6

Berapa pembacaan jangka sorong pada Gambar 1.18?

Jawab

23
