Bab 5 Kerja dan Energi

F W F Ditarik W

h

Beban naik

h

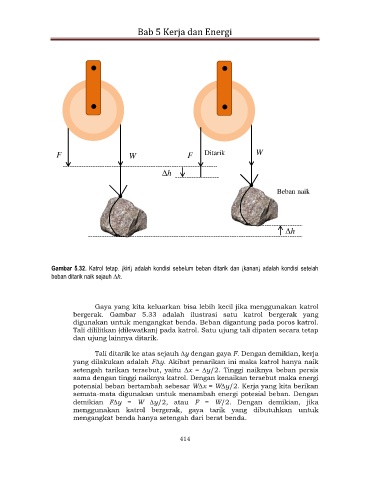

Gambar 5.32. Katrol tetap. (kiri) adalah kondisi sebelum beban ditarik dan (kanan) adalah kondisi setelah
beban ditarik naik sejauh h.

Gaya yang kita keluarkan bisa lebih kecil jika menggunakan katrol
bergerak. Gambar 5.33 adalah ilustrasi satu katrol bergerak yang
digunakan untuk mengangkat benda. Beban digantung pada poros katrol.
Tali dililitkan (dilewatkan) pada katrol. Satu ujung tali dipaten secara tetap
dan ujung lainnya ditarik.

Tali ditarik ke atas sejauh y dengan gaya F. Dengan demikian, kerja
yang dilakukan adalah Fy. Akibat penarikan ini maka katrol hanya naik
setengah tarikan tersebut, yaitu x = y/2. Tinggi naiknya beban persis
sama dengan tinggi naiknya katrol. Dengan kenaikan tersebut maka energi
potensial beban bertambah sebesar Wx = Wy/2. Kerja yang kita berikan
semata-mata digunakan untuk menambah energi potesial beban. Dengan
demikian Fy = W y/2, atau F = W/2. Dengan demikian, jika
menggunakan katrol bergerak, gaya tarik yang dibutuhkan untuk
mengangkat benda hanya setengah dari berat benda.

414
