Bab 5 Kerja dan Energi

Titik tumpu
Beban

Lengan
Penumpu
beban

F 1 x
L 1 F 2 2
x 1
L 2

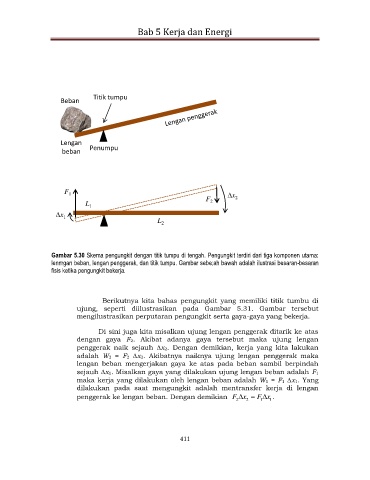

Gambar 5.30 Skema pengungkit dengan titik tumpu di tengah. Pengungkit terdiri dari tiga komponen utama:
lenmgan beban, lengan penggerak, dan titik tumpu. Gambar sebe;ah bawah adalah ilustrasi besaran-besaran
fisis ketika pengungkit bekerja.

Berikutnya kita bahas pengungkit yang memiliki titik tumbu di
ujung, seperti diilustrasikan pada Gambar 5.31. Gambar tersebut
mengilustrasikan perputaran pengungkit serta gaya-gaya yang bekerja.

Di sini juga kita misalkan ujung lengan penggerak ditarik ke atas
dengan gaya F2. Akibat adanya gaya tersebut maka ujung lengan
penggerak naik sejauh x2. Dengan demikian, kerja yang kita lakukan
adalah W2 = F2 x2. Akibatnya naiknya ujung lengan penggerak maka
lengan beban mengerjakan gaya ke atas pada beban sambil berpindah
sejauh x1. Misalkan gaya yang dilakukan ujung lengan beban adalah F1
maka kerja yang dilakukan oleh lengan beban adalah W1 = F1 x1. Yang
dilakukan pada saat mengungkit adalah mentransfer kerja di lengan
penggerak ke lengan beban. Dengan demikian F  x  F x .
2
1
2
1

411
