Bab 10 Fluida

Contohnya adalah air dengan minyak. Metode pengukuran adalah
menggunakan pipa berbentuk huruf U seperti pada Gambar 10.16.

Prinsip yang harus dipahami adalah pada ketinggian yang sama,
tekanan di dalam zat cair yang sama adalah sama. Pada Gambar 10.16 titik A
dan B memiliki ketinggian yang sama dan berada dalam zat cair yang sama.
Dengan demikian, tekanan di titik A dan B persis sama.

P 0

h 1  1 P 0
 2 h 2

y  y
2
 
A B

 2

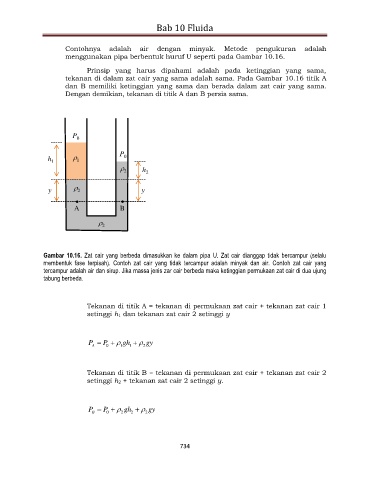

Gambar 10.16. Zat cair yang berbeda dimasukkan ke dalam pipa U. Zat cair dianggap tidak bercampur (selalu
membentuk fase terpisah). Contoh zat cair yang tidak tercampur adalah minyak dan air. Contoh zat cair yang
tercampur adalah air dan sirup. Jika massa jenis zar cair berbeda maka ketinggian permukaan zat cair di dua ujung
tabung berbeda.

Tekanan di titik A = tekanan di permukaan zat cair + tekanan zat cair 1
setinggi h1 dan tekanan zat cair 2 setinggi y

P  P   1 gh   2 gy
0
A
1

Tekanan di titik B = tekanan di permukaan zat cair + tekanan zat cair 2
setinggi h2 + tekanan zat cair 2 setinggi y.

P  P   2 gh   2 gy
2
B
0
