Bab 10 Fluida

permukaan sumur mendesak air naik sepanjang pipa. Berapa ketinggian
naiknya air?

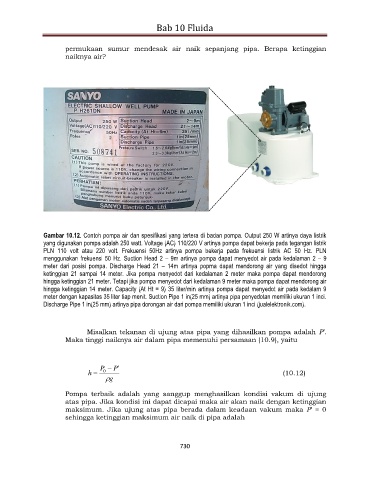

Gambar 10.12. Contoh pompa air dan spesifikasi yang tertera di badan pompa. Output 250 W artinya daya listrik
yang digunakan pompa adalah 250 watt. Voltage (AC) 110/220 V artinya pompa dapat bekerja pada tegangan listrik
PLN 110 volt atau 220 volt. Frekuensi 50Hz artinya pompa bekerja pada frekuensi listrik AC 50 Hz. PLN
menggunakan frekuensi 50 Hz. Suction Head 2 – 9m artinya pompa dapat menyedot air pada kedalaman 2 – 9
meter dari posisi pompa. Discharge Head 21 – 14m artinya popma dapat mendorong air yang disedot hingga
ketinggian 21 sampai 14 meter. Jika pompa menyedot dari kedalaman 2 meter maka pompa dapat mendorong
hingga ketinggian 21 meter. Tetapi jika pompa menyedot dari kedalaman 9 meter maka pompa dapat mendorong air
hingga ketinggian 14 meter. Capacity (At Ht = 9) 35 liter/min artinya pompa dapat menyedot air pada kedalam 9
meter dengan kapasitas 35 liter tiap menit. Suction Pipe 1 in(25 mm) artinya pipa penyedotan memiliki ukuran 1 inci.
Discharge Pipe 1 in(25 mm) artinya pipa dorongan air dari pompa memiliki ukuran 1 inci (jualelektronik.com).

Misalkan tekanan di ujung atas pipa yang dihasilkan pompa adalah P’.
Maka tinggi naiknya air dalam pipa memenuhi persamaan (10.9), yaitu

P  P'
h  0 (10.12)
g 

Pompa terbaik adalah yang sanggup menghasilkan kondisi vakum di ujung
atas pipa. Jika kondisi ini dapat dicapai maka air akan naik dengan ketinggian
maksimum. Jika ujung atas pipa berada dalam keadaan vakum maka P’ = 0
sehingga ketinggian maksimum air naik di pipa adalah

730
