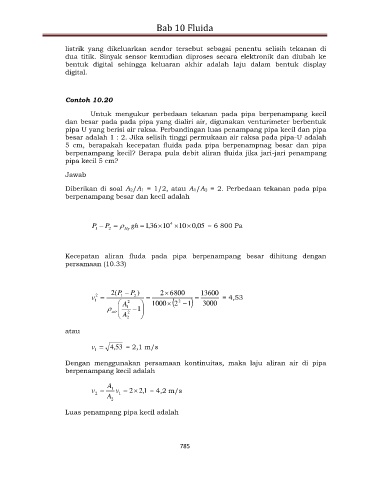

Bab 10 Fluida

listrik yang dikeluarkan sendor tersebut sebagai penentu selisih tekanan di
dua titik. Sinyak sensor kemudian diproses secara elektronik dan diubah ke
bentuk digital sehingga keluaran akhir adalah laju dalam bentuk display
digital.

Contoh 10.20

Untuk mengukur perbedaan tekanan pada pipa berpenampang kecil
dan besar pada pada pipa yang dialiri air, digunakan venturimeter berbentuk
pipa U yang berisi air raksa. Perbandingan luas penampang pipa kecil dan pipa
besar adalah 1 : 2. Jika selisih tinggi permukaan air raksa pada pipa-U adalah
5 cm, berapakah kecepatan fluida pada pipa berpenampnag besar dan pipa
berpenampang kecil? Berapa pula debit aliran fluida jika jari-jari penampang
pipa kecil 5 cm?

Jawab

Diberikan di soal A2/A1 = 1/2, atau A1/A2 = 2. Perbedaan tekanan pada pipa
berpenampang besar dan kecil adalah

4
P 1  P 2   Hg gh  , 1 36 10  10 , 0 05 = 6 800 Pa

Kecepatan aliran fluda pada pipa berpenampang besar dihitung dengan
persamaan (10.33)

( 2 P  P ) 2 6 800 13600
v 1 2  1 2 2  1000 2   = 4,53
2


 air  A 1  1  1 3000


 A 2 2 
atau
v 1  , 4 53 = 2,1 m/s

Dengan menggunakan persamaan kontinuitas, maka laju aliran air di pipa
berpenampang kecil adalah

A
v 2  1 v 1  2 1 , 2 = 4,2 m/s
A 2

Luas penampang pipa kecil adalah

785
