Page 211 - Fisika Dasar 2 - Mikrajuddin Abdullah 2017

Bab 2 Potensial Listrik dan Kapasitor

Jarak kedua muatan tersebut sangat berdekatan. Muatan berbeda jenis
yang terkumpul sangat berdekatan dinamakan double layer (lapisan ganda).

+ Ion negatif dari Ion positif dari -
elektrolit elektrolit
C tertahan di sini tertahan di sini C

Double layer Double layer

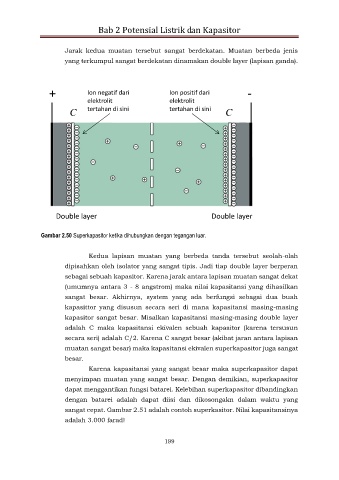

Gambar 2.50 Superkapasitor ketika dihubungkan dengan tegangan luar.

Kedua lapisan muatan yang berbeda tanda tersebut seolah-olah

dipisahkan oleh isolator yang sangat tipis. Jadi tiap double layer berperan
sebagai sebuah kapasitor. Karena jarak antara lapisan muatan sangat dekat
(umumnya antara 3 - 8 angstrom) maka nilai kapasitansi yang dihasilkan
sangat besar. Akhirnya, system yang ada berfungsi sebagai dua buah
kapasittor yang disusun secara seri di mana kapasitansi masing-masing

kapasitor sangat besar. Misalkan kapasitansi masing-masing double layer
adalah C maka kapasitansi ekivalen sebuah kapasitor (karena tersusun
secara seri) adalah C/2. Karena C sangat besar (akibat jaran antara lapisan

muatan sangat besar) maka kapasitansi ekivalen superkapasitor juga sangat
besar.
Karena kapasitansi yang sangat besar maka superkapasitor dapat
menyimpan muatan yang sangat besar. Dengan demikian, superkapasitor
dapat menggantikan fungsi batarei. Kelebihan superkapasitor dibandingkan

dengan batarei adalah dapat diisi dan dikosongakn dalam waktu yang
sangat cepat. Gambar 2.51 adalah contoh superkasitor. Nilai kapasitansinya
adalah 3.000 farad!

199
