Bab 2 Potensial Listrik dan Kapasitor

Elektroda Elektroda

Kolektor Kolektor

Elektrolit Ion-ion

Pemisah

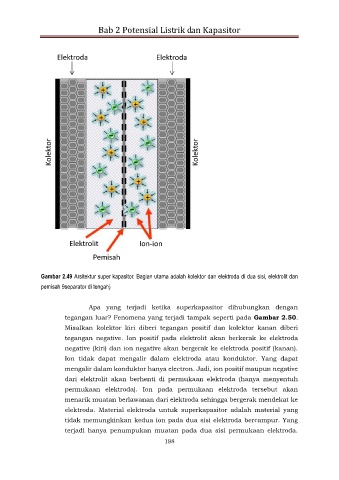

Gambar 2.49 Arsitektur super kapasitor. Bagian utama adalah kolektor dan elektroda di dua sisi, elektrolit dan
pemisah 9separator di tengah)

Apa yang terjadi ketika superkapasitor dihubungkan dengan

tegangan luar? Fenomena yang terjadi tampak seperti pada Gambar 2.50.
Misalkan kolektor kiri diberi tegangan positif dan kolektor kanan diberi
tegangan negative. Ion positif pada elektrolit akan berkerak ke elektroda

negative (kiri) dan ion negative akan bergerak ke elektroda positif (kanan).
Ion tidak dapat mengalir dalam elektroda atau konduktor. Yang dapat
mengalir dalam konduktor hanya electron. Jadi, ion positif maupun negative
dari elektrolit akan berhenti di permukaan elektroda (hanya menyentuh
permukaan elektroda). Ion pada permukaan elektroda tersebut akan

menarik muatan berlawanan dari elektroda sehingga bergerak mendekat ke
elektroda. Material elektroda untuk superkapasitor adalah material yang
tidak memungkinkan kedua ion pada dua sisi elektroda bercampur. Yang

terjadi hanya penumpukan muatan pada dua sisi permukaan elektroda.
198
