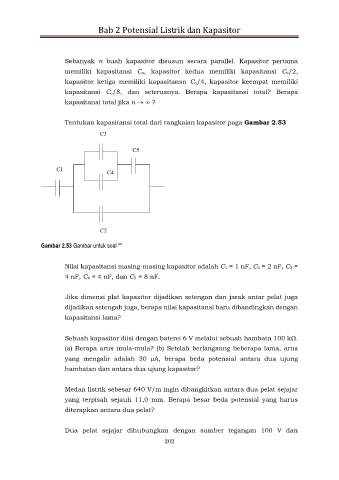

Page 214 - Fisika Dasar 2 - Mikrajuddin Abdullah 2017
P. 214
Bab 2 Potensial Listrik dan Kapasitor
Sebanyak n buah kapasitor disusun secara parallel. Kapasitor pertama
memiliki kapasitansi Co, kapasitor kedua memiliki kapasitansi Co/2,
kapasitor ketiga memiliki kapasitansn Co/4, kapasitor keempat memiliki
kapasitansi Co/8, dan seterusnya. Berapa kapasitansi total? Berapa
kapasitansi total jika n ?
Tentukan kapasitansi total dari rangkaian kapasitor paga Gambar 2.53
C3
C3
C5
C5
C1
C1
C4
C4
C2
C2
Gambar 2.53 Gambar untuk soal **
Nilai kapasitansi masing-masing kapasitor adalah C1 = 1 nF, C2 = 2 nF, C2 =
4 nF, C4 = 4 nF, dan C5 = 8 nF.
Jika dimensi plat kapasitor dijadikan setengan dan jarak antar pelat juga
dijadikan setengah juga, berapa nilai kapasitansi baru dibandingkan dengan
kapasitansi lama?
Sebuah kapasitor diisi dengan baterei 6 V melalui sebuah hambatn 100 k.
(a) Berapa arus mula-mula? (b) Setelah berlangsung beberapa lama, arus
yang mengalir adalah 30 A, berapa beda potensial antara dua ujung
hambatan dan antara dua ujung kapasitor?
Medan listrik sebesar 640 V/m ingin dibangkitkan antara dua pelat sejajar
yang terpisah sejauh 11,0 mm. Berapa besar beda potensial yang harus
diterapkan antara dua pelat?
Dua pelat sejajar dihubungkan dengan sumber tegangan 100 V dan
202
