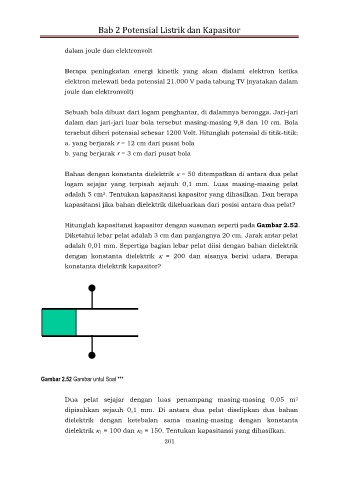

Page 213 - Fisika Dasar 2 - Mikrajuddin Abdullah 2017

Bab 2 Potensial Listrik dan Kapasitor

dalam joule dan elektronvolt

Berapa peningkatan energi kinetik yang akan dialami elektron ketika
elektron melewati beda potensial 21.000 V pada tabung TV (nyatakan dalam
joule dan elektronvolt)

Sebuah bola dibuat dari logam penghantar, di dalamnya berongga. Jari-jari
dalam dan jari-jari luar bola tersebut masing-masing 9,8 dan 10 cm. Bola
tersebut diberi potensial sebesar 1200 Volt. Hitunglah potensial di titik-titik:
a. yang berjarak r = 12 cm dari pusat bola

b. yang berjarak r = 3 cm dari pusat bola

Bahan dengan konstanta dielektrik  = 50 ditempatkan di antara dua pelat

logam sejajar yang terpisah sejauh 0,1 mm. Luas masing-masing pelat
adalah 5 cm . Tentukan kapasitansi kapasitor yang dihasilkan. Dan berapa
2
kapasitansi jika bahan dielektrik dikeluarkan dari posisi antara dua pelat?

Hitunglah kapasitansi kapasitor dengan susunan seperti pada Gambar 2.52.

Diketahui lebar pelat adalah 3 cm dan panjangnya 20 cm. Jarak antar pelat
adalah 0,01 mm. Sepertiga bagian lebar pelat diisi dengan bahan dielektrik
dengan konstanta dielektrik  = 200 dan sisanya berisi udara. Berapa

konstanta dielektrik kapasitor?

Gambar 2.52 Gambar untul Soal ***

Dua pelat sejajar dengan luas penampang masing-masing 0,05 m
2
dipisahkan sejauh 0,1 mm. Di antara dua pelat diselipkan dua bahan
dielektrik dengan ketebalan sama masing-masing dengan konstanta

dielektrik 1 = 100 dan 2 = 150. Tentukan kapasitansi yang dihasilkan.
201
