Bab 4 Kemagnetan

jarak sekitar 1300 km dari kutub utara geografi bumi. Akibatnya, jarum
kompas tidak tepat menunjuk arah utara selatan. Beda antara sudut yang

ditunjukkan oleh jarum kompas dengan arah kutub geografi bumi disebut
sudut deklinasi. Gambar 4.4 memperlihatkan sudut deklinasi bumi.
Lingkaran cokelat adalah garis bujur bumi dan lingkaran bitu adalah arah

medan magnet bumi. Sudut yang terbentuk pada perpotongan dua lingkaran
itulah yang didefinisikan sebagai sudut deklinasi.


Kutub utara
Kutub selatan Bumi
magnet Bumi 





 Kutub utara

Kutub selatan magnet Bumi
Bumi

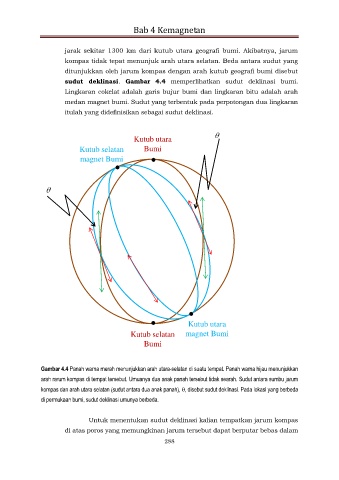

Gambar 4.4 Panah warna merah menunjukkan arah utara-selatan di suatu tempat. Panah warna hijau menunjukkan
arah rarum kompas di tempat tersebut. Umuanya dua anak panah tersebut tidak searah. Sudut antara sumbu jarum

kompas dan arah utara selatan (sudut antara dua anak panah), , disebut sudut deklinasi. Pada lokasi yang berbeda
di permukaan bumi, sudut deklinasi umunya berbeda.

Untuk menentukan sudut deklinasi kalian tempatkan jarum kompas

di atas poros yang memungkinan jarum tersebut dapat berputar bebas dalam
288
