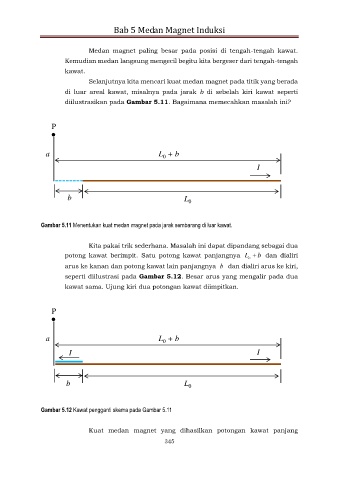

Page 357 - Fisika Dasar 2 - Mikrajuddin Abdullah 2017

Bab 5 Medan Magnet Induksi

Medan magnet paling besar pada posisi di tengah-tengah kawat.
Kemudian medan langsung mengecil begitu kita bergeser dari tengah-tengah

kawat.
Selanjutnya kita mencari kuat medan magnet pada titik yang berada
di luar areal kawat, misalnya pada jarak b di sebelah kiri kawat seperti

diilustrasikan pada Gambar 5.11. Bagaimana memecahkan masalah ini?

P


a L + b
0
I

b L 0

Gambar 5.11 Menentukan kuat medan magnet pada jarak sembarang di luar kawat.

Kita pakai trik sederhana. Masalah ini dapat dipandang sebagai dua
potong kawat berimpit. Satu potong kawat panjangnya L  dan dialiri
b
o
arus ke kanan dan potong kawat lain panjangnya b dan dialiri arus ke kiri,
seperti diilustrasi pada Gambar 5.12. Besar arus yang mengalir pada dua
kawat sama. Ujung kiri dua potongan kawat diimpitkan.

P


a L + b
0
I I

b L 0

Gambar 5.12 Kawat pengganti skema pada Gambar 5.11

Kuat medan magnet yang dihasilkan potongan kawat panjang
345
