Bab 5 Medan Magnet Induksi

 I
B  o (5.13)
2 a

Arah medan magnet yang dihasilkan cincin dapat ditentukan juga
dengan aturan tangan kanan. Kalian genggam kawat cincin tersebut dengan

empat jari. Jika ibu jari searah dengan rus maka arah genggaman sesarah
dengan medan magnet. Karena bentuk cincin yang melengkung maka
superposisi medan yang dihasilkan elemen-elemen cincin menghasilkan
medan total seperti pada Gambar 5.16

Kawat lingkaran Bubuk besi

Pola garis Karton
medan
Arus listrik

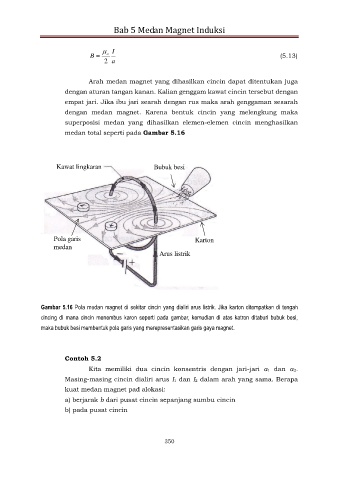

Gambar 5.16 Pola medan magnet di sekitar cincin yang dialiri arus listrik. Jika karton ditempatkan di tengah

cincing di mana cincin menembus karon seperti pada gambar, kemudian di atas katron ditaburi bubuk besi,
maka bubuk besi membentuk pola garis yang merepresentasikan garis gaya magnet.

Contoh 5.2
Kita memiliki dua cincin konsentris dengan jari-jari a1 dan a2.
Masing-masing cincin dialiri arus I1 dan I2 dalam arah yang sama. Berapa
kuat medan magnet pad alokasi:

a) berjarak b dari pusat cincin sepanjang sumbu cincin
b) pada pusat cincin

350
