Bab 5 Medan Magnet Induksi

menentukan kuat medan magnet sepanjang sumbu cincin pada jarak b dari
pusat cincin. Berdasarkan Gambar 5.14, besarnya medan magnet di titik P

yang dihasilkan oleh elemen cincing sepanjang dL adalah

 dL sin
dB  o I
4 r 2

0,50

a/L = 0,2
0
B/( 0 I/2a) 0,25 a/L = 0,05
0

a/L = 0,01
0

0
0 1 2 3 4 5
b/L 0

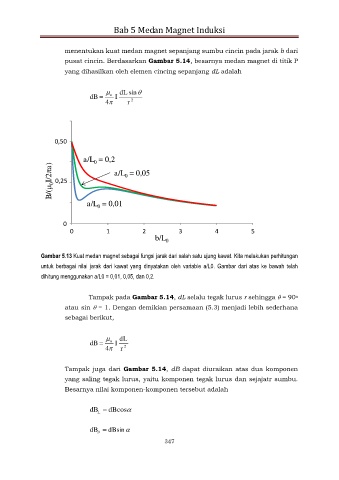

Gambar 5.13 Kuat medan magnet sebagai fungsi jarak dari salah satu ujung kawat. Kita melakukan perhitungan

untuk berbagai nilai jarak dari kawat yang dinyatakan oleh variable a/L0. Gambar dari atas ke bawah telah
dihitung menggunakan a/L0 = 0,01, 0,05, dan 0,2.

Tampak pada Gambar 5.14, dL selalu tegak lurus r sehingga  = 90
o
atau sin  = 1. Dengan demikian persamaan (5.3) menjadi lebih sederhana

sebagai berikut,

 dL
dB  o I
4 r 2

Tampak juga dari Gambar 5.14, dB dapat diuraikan atas dua komponen
yang saling tegak lurus, yaitu komponen tegak lurus dan sejajatr sumbu.
Besarnya nilai komponen-komponen tersebut adalah

dB  dB cos 


dB  dB sin 
//
347
