Bab 5 Medan Magnet Induksi

solenoid berubah menjadi magnet dan menarik logam di sekitarnya (Gambar
(b)). Logam akan bergerak kea rah solenoid. Gerakan logam tersebut dapat

dirrangkai sehingga menjadi penyambung saklar yang akan digunakan
untuk menguhungkan arus listrik tinggi. Sepanjang solenoid dialiri arus
listrik maka saklar selalu tertutup dan arus tinggi terus mengalir. Ketika

saklar kembali dibuka maka arus berhenti, solenoid kembali hilang sifat
kemagnetannya dan arus tinggi kembali terputus.

Poros
(a)
batang elastis
Solenoid
tidak menjadi Keping
magnet besi tidak
ditarik

Saklar
dibuka

(b)
Poros

batang elastis

Solenoid Keping
menjadi besi
magnet ditarik

I

Saklar
ditutup

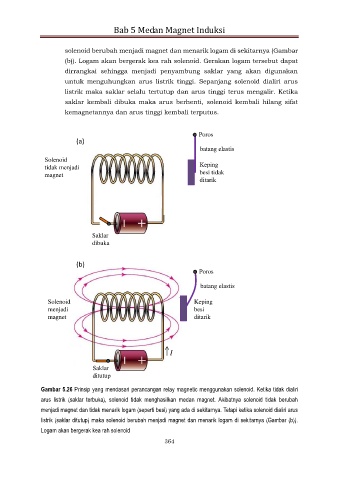

Gambar 5.26 Prinsip yang mendasari perancangan relay magnetic menggunakan solenoid. Ketika tidak dialiri

arus listrik (saklar terbuka), solenoid tidak menghasilkan medan magnet. Akibatnya solenoid tidak berubah
menjadi magnet dan tidak menarik logam (seperti besi) yang ada di sekitarnya. Tetapi ketika solenoid dialiri arus
listrik (saklar ditutup) maka solenoid berubah menjadi magnet dan menarik logam di sekitarnya (Gambar (b)).

Logam akan bergerak kea rah solenoid
