Bab 5 Medan Magnet Induksi
Solenoid digunakan untuk menarik atau melepas katup yang terbuat dari
bahan besi. Prinsip kerja diilustrasikan pada Gambar 5.28. Pada Gambar (a),
ketika solenoid tidak mendapat arus maka katub tidak tertarik. Konsisi ini
menyebabkan katup menempel menutupi lubang zat cair. Pada Gambar (b),
ketika solenoid diberi arus maka solenoid menjadi magnet dan merik katub
sehingga lubang tempat zat cair mengalir menjadi terbuka. Akibatnya fluida
mengalir.

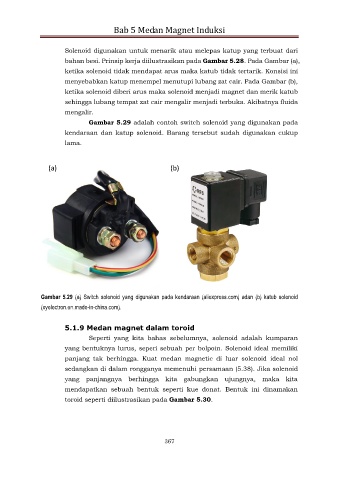

Gambar 5.29 adalah contoh switch solenoid yang digunakan pada
kendaraan dan katup solenoid. Barang tersebut sudah digunakan cukup
lama.
(a) (b)
Gambar 5.29 (a) Switch solenoid yang digunakan pada kendaraan (aliexpress.com) adan (b) katub solenoid
(xyelectron.en.made-in-china.com).
5.1.9 Medan magnet dalam toroid
Seperti yang kita bahas sebelumnya, solenoid adalah kumparan
yang bentuknya lurus, seperi sebuah per bolpoin. Solenoid ideal memiliki
panjang tak berhingga. Kuat medan magnetic di luar solenoid ideal nol
sedangkan di dalam rongganya memenuhi persamaan (5.38). Jika solenoid
yang panjangnya berhingga kita gabungkan ujungnya, maka kita
mendapatkan sebuah bentuk seperti kue donat. Bentuk ini dinamakan
toroid seperti diilustrasikan pada Gambar 5.30.
