Bab 5 Medan Magnet Induksi

(a) Relay
I = 0
Aki

Kontak
relay
terbuka

Motor

Motor tidak di start

(b)

I = sangat besar

Aki

Kontak
relay
terbuka

Motor di start

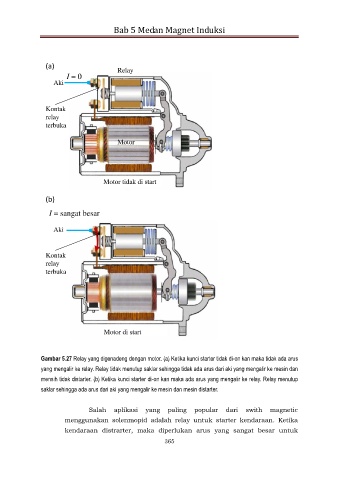

Gambar 5.27 Relay yang digenadeng dengan motor. (a) Ketika kunci starter tidak di-on kan maka tidak ada arus
yang mengalir ke relay. Relay tidak menutup saklar sehingga tidak ada arus dari aki yang mengalir ke mesin dan
mensih tidak distarter. (b) Ketika kunci starter di-on kan maka ada arus yang mengalir ke relay. Relay menutup
saklar sehingga ada arus dari aki yang mengalir ke mesin dan mesin distarter.

Salah aplikasi yang paling popular dari swith magnetic
menggunakan solenmopid adalah relay untuk starter kendaraan. Ketika

kendaraan distrarter, maka diperlukan arus yang sangat besar untuk
