memulai memutar mesin. Arus tersebut disuplay oleh aki kendaraan.
Memang arus berlangsung sangat singkat tetapi nilainya sangat besar dan

cukup berbahaya jika dilakukan starter langsung. Yang diterjadi pada saat
kunci kontak diputar adalah memberikan arus pada relay magnetic
sehingga relay menutup swith yang mengubungkan aki ke mesin.

Selanjutnya arus yang sangat besar mengalir langsung dari aki ke mesin
untuk emulai memutar mesin. Begitu mesin berputar maka hubungan dari
aki ke mesin kembali terputus.
Gambar 5.27 adalah prinsip kerja relay yang ada pada mesin
kendaraan. Ketika kunci starter tidak di-on kan maka tidak ada arus yang

mengalir ke relay. Relay tidak menutup saklar sehingga tidak ada arus dari
aki yang mengalir ke mesin dan mensih tidak distarter (gambar (a)).
Sebaliknya ketika kunci starter di-on kan maka ada arus yang mengalir ke

relay. Relay menutup saklar sehingga ada arus dari aki yang mengalir ke
mesin dan mesin distarter (gambar (b)).

(a) (a)

Zar cair Zar cair

Relay tidak diberi arus, katup tertutup, Relay diberi arus, katup ditarik membuka,
zat cair berhenti mengalir zat cair mengalir

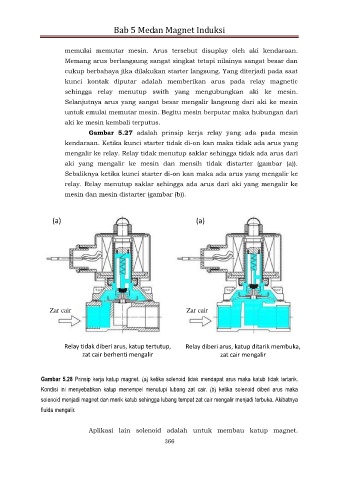

Gambar 5.28 Prinsip kerja katup magnet. (a) ketika solenoid tidak mendapat arus maka katub tidak tertarik.
Kondisi ini menyebabkan katup menempel menutupi lubang zat cair. (b) ketika solenoid diberi arus maka

solenoid menjadi magnet dan merik katub sehingga lubang tempat zat cair mengalir menjadi terbuka. Akibatnya
fluida mengalir.

Aplikasi lain solenoid adalah untuk membau katup magnet.
