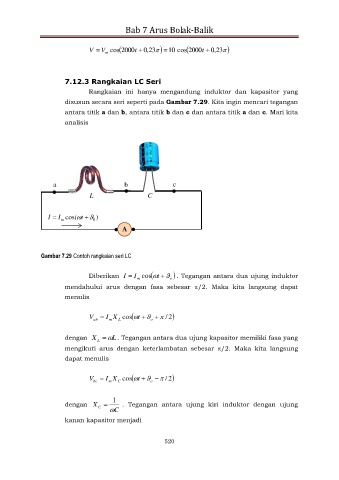

Page 532 - Fisika Dasar 2 - Mikrajuddin Abdullah 2017

Bab 7 Arus Bolak-Balik

V  V m cos 2000 t , 0 23   10 cos 2000 t , 0 23  

7.12.3 Rangkaian LC Seri
Rangkaian ini hanya mengandung induktor dan kapasitor yang

disusun secara seri seperti pada Gambar 7.29. Kita ingin mencari tegangan
antara titik a dan b, antara titik b dan c dan antara titik a dan c. Mari kita
analisis

a b c
 L  C 

t
I  I m cos(   0 )
A

Gambar 7.29 Contoh rangkaian seri LC

Diberikan I  I cos  t   o . Tegangan antara dua ujung induktor
m
mendahului arus dengan fasa sebesar /2. Maka kita langsung dapat
menulis

V ab  I m X L cos  t     2 /
o

dengan X  
L . Tegangan antara dua ujung kapasitor memiliki fasa yang
L
mengikuti arus dengan keterlambatan sebesar /2. Maka kita langsung
dapat menulis

V bc  I m X C cos  t     2 /
o

1
dengan X  . Tegangan antara ujung kiri induktor dengan ujung
C
 C
kanan kapasitor menjadi

520
