Bab 7 Arus Bolak-Balik

6

5

4
Z/R
3

2

1

0
0 1 2 3 4 5
 /
0

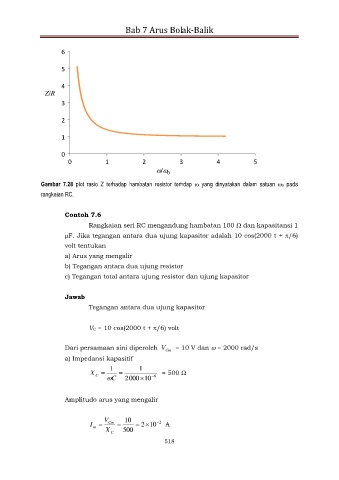

Gambar 7.28 plot rasio Z terhadap hambatan resistor terhdap  yang dinyatakan dalam satuan 0 pada
rangkaian RC.

Contoh 7.6
Rangkaian seri RC mengandung hambatan 100  dan kapasitansi 1

F. Jika tegangan antara dua ujung kapasitor adalah 10 cos(2000 t + /6)
volt tentukan
a) Arus yang mengalir

b) Tegangan antara dua ujung resistor
c) Tegangan total antara ujung resistor dan ujung kapasitor

Jawab
Tegangan antara dua ujung kapasitor

VC = 10 cos(2000 t + /6) volt

Dari persamaan sini diperoleh V Cm = 10 V dan  = 2000 rad/s

a) Impedansi kapasitif
1 1
X   = 500 
C
 C 2 000  10  6

Amplitudo arus yang mengalir

V 10
2

I  Cm   2 10 A
m
X 500
C
518
